Як працює турнікет? Як влаштований турнікет?

У даній статті ми розглянемо з чого складаються турнікети, принцип роботи турнікета, різновиди турнікетів. Почнемо…

Як працює турнікет? Як влаштований турнікет?

У цій статті ми розглянемо з чого складаються турнікети, принцип роботи турнікета, різновиди турнікетів. Почнемо з визначення, що таке турнікет і навіщо він потрібен.

Перш ніж почати варто зазначити, що компанія «Спецавтоматика» є сертифікованим представником ряду виробників та імпортерів у галузі турнікетів. У нашому асортименті є турнікети будь-яких типів: триподи, тумбові, freeway, роторні, повнозростові.

Турнікет — це електромеханічний виконавчий пристрій, призначений для фізичного обмеження доступу на територію, а також розділення потоку людей, що проходять, по одному. Турнікет може керуватися в ручному режимі, за допомогою пульта керування або в автоматичному режимі, у складі системи контролю доступу.

Як працює турнікет – загальний принцип дії турнікетів

Кожентурнікетоснащений спеціальною платою«блок керування турнікетом». Цей пристрій здійснює безпосереднє керування всіма елементами турнікета, в різних моделях ця плата може мати різні назви, але суть від цього не змінюється. Блок керування містить клеми для подачі електроживлення (турнікети працюють з напругою 12В), зовнішнього керування від пульта,контролера СКУД, протипожежної централі і т.д. Принцип роботи дуже простий: після отримання сигналу на відкриття в той чи інший бік, від пульта керування, контролера системи контролю доступу або інших зовнішніх пристроїв — приводиться в фізичну дію сам механізм відкриття. Механізм може бути різним, в залежності від типу турнікета.

Всі існуючі турнікети, за своїм конструктивом, діляться на три різновиди:

  • Турнікети-триподи
  • Роторні турнікети
  • Стулкові турнікети (Freeway)

Турнікети-триподи

Пристрої даного типу керуються електродвигуном, який здійснює безпосередньо проворот трипода. Блок керування турнікетом отримує сигнал на відкриття в один з боків, далі приводиться в дію електродвигун, який і здійснює проворот трипода. Користувачу необхідно лише злегка штовхнути перегороджуючу штангу, далі все зробить електродвигун.

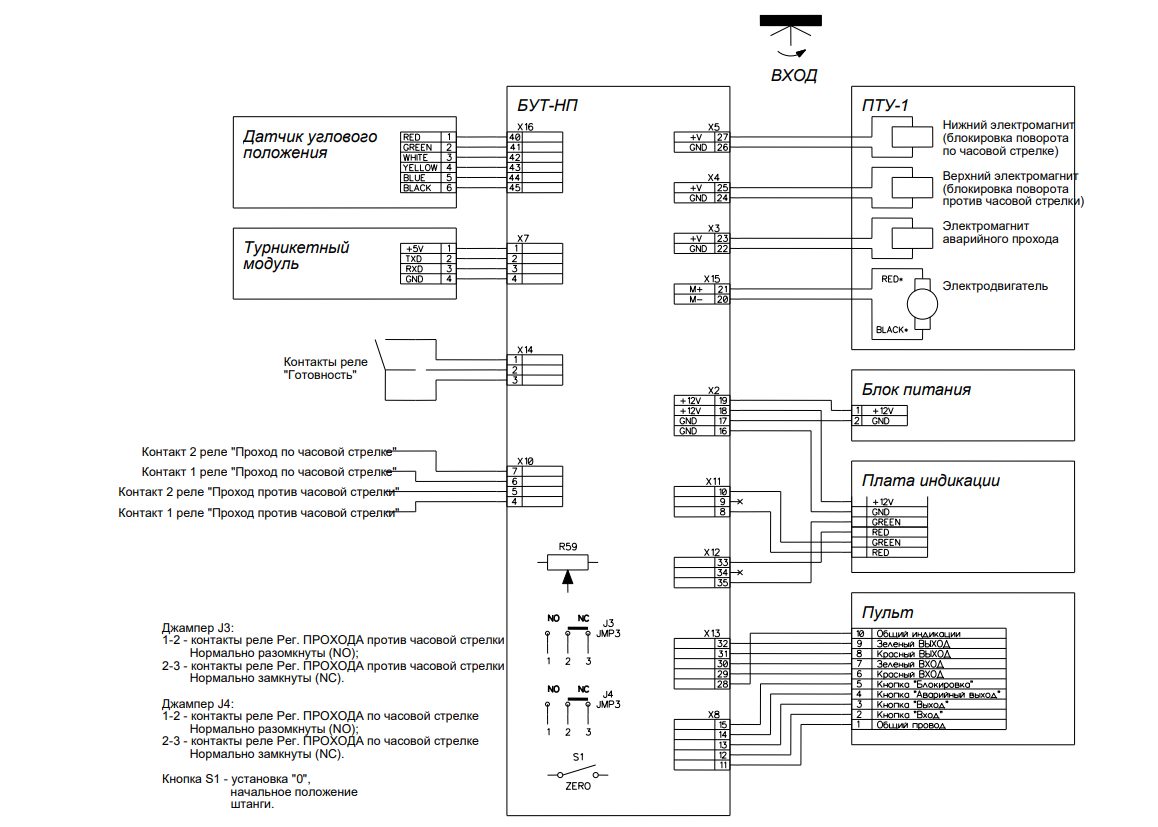

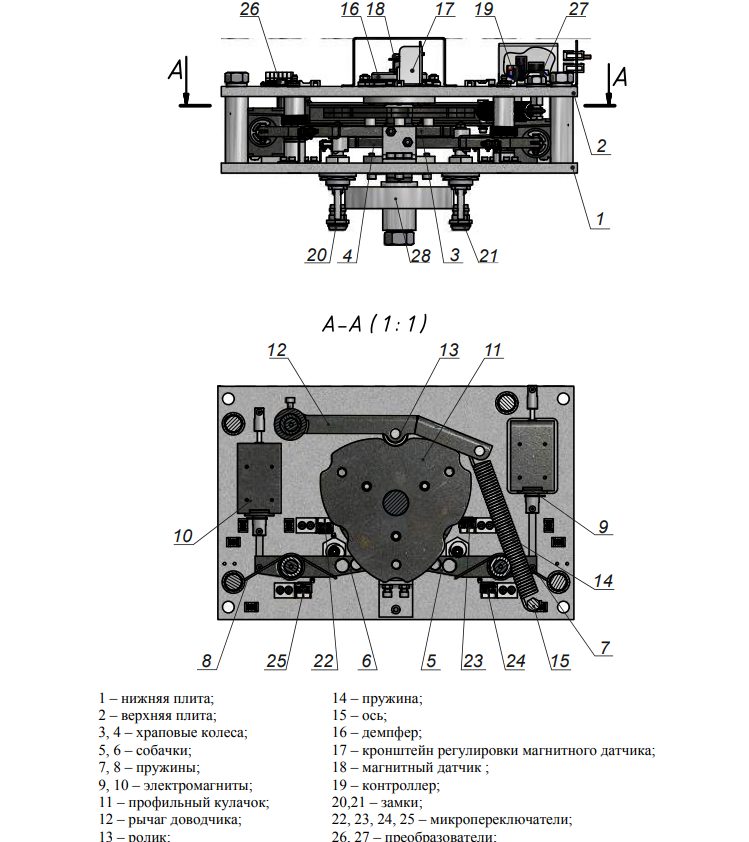

Як працює турнікет Рис.2

Пропонуємо ознайомитися з роботою електромеханіки на прикладі турнікета ФОРМА Класик-Елегант:

▶ Відео: https://www.youtube.com/watch?v=MdBYDyWKS2Y

Роторні турнікети

Ротор, в основному використовується як один з елементівповнозростових турнікетів. Турнікет складається з ротора з поводками, бічних огороджень — які формують зону проходу, а також головної частини турнікета, де розташований блок живлення, блок керування турнікетом та електромеханічна частина. У положенні за замовчуванням турнікет знаходиться в заблокованому положенні, після того як блок керування турнікетом отримує сигнал на відкриття в один з боків, подається електроживлення на відповідний магніт — в цей момент відвідувач отримує можливість провернути ротор турнікета на 120 градусів і здійснити прохід. Після того як ротор приходить в нульове положення, він знову блокується.

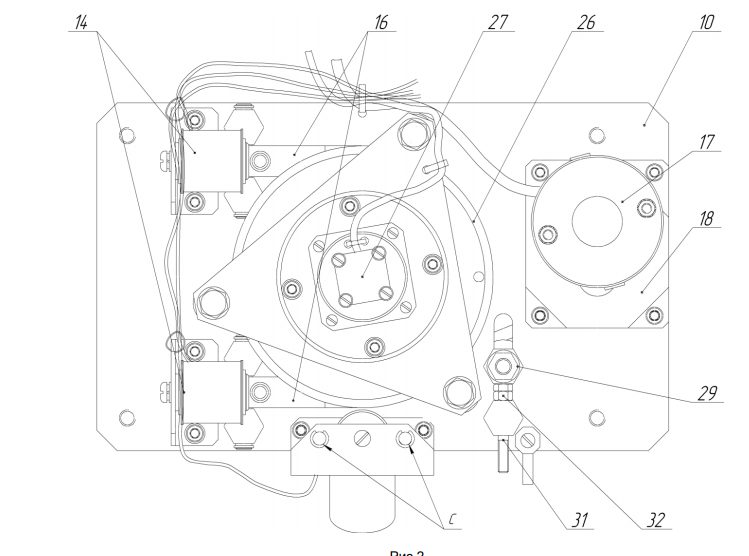

Як працює турнікет Рис.3

▶ Відео: https://www.youtube.com/watch?v=fKpLwdz9e0k

Стулкові турнікети (Freeway)

Розглянемо роботу стулкових турнікетів на прикладітурнікета TiSO Sweeper 1. Турнікет складається з двох однакових тумб, кожна з них оснащена однією скляною стулкою. Всередині тумби міститься електропривод та магніт розблокування. Також турнікети типу Freeway оснащені великою кількістю оптичних датчиків, які дозволяють відкривати турнікет безпосередньо під час наближення людини і не закривати стулки до тих пір, поки людина не покине зону проходу.

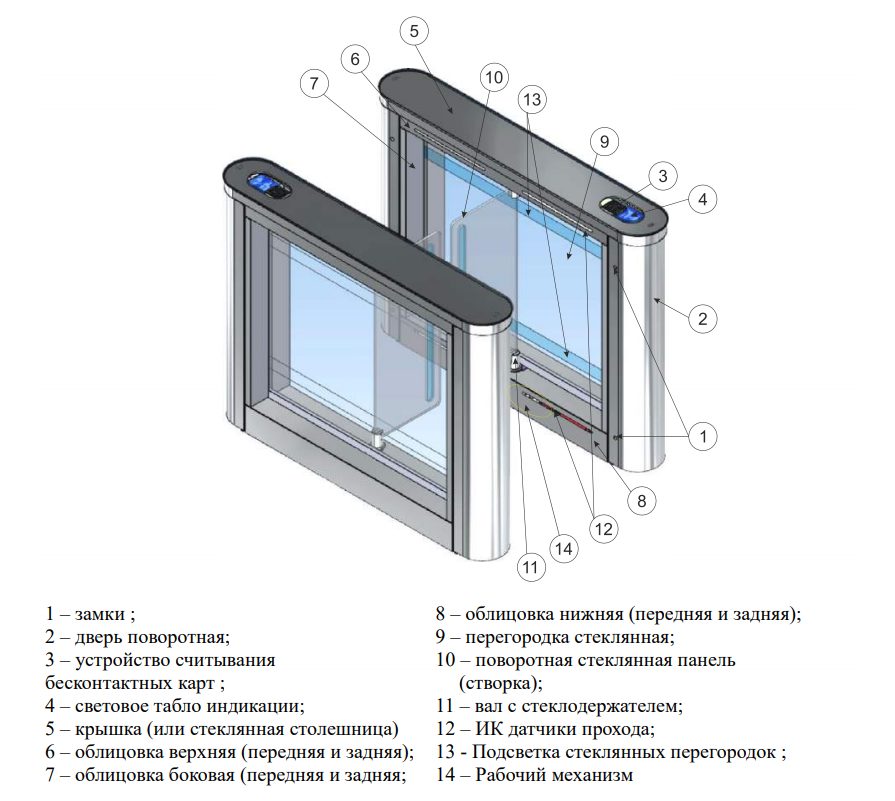

Як влаштований турнікет Рис.4

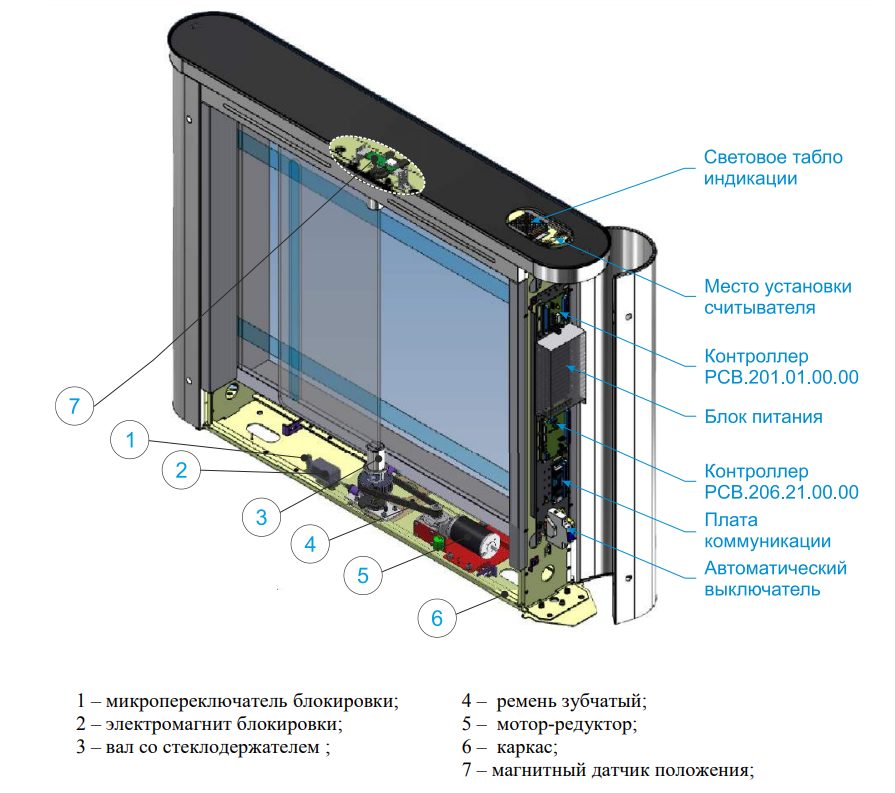

Як влаштований турнікет Рис. 5

У вихідному положенні, стулки турнікета знаходяться в перпендикулярному корпусу положенні, перекриваючи зону проходу. Після отримання блоком керування турнікетом команди на відкриття в один з боків, мотор повертає стулки в потрібному напрямку на 90 градусів. Після того як людина покидає зону проходу, стулки закриваються і знову приводяться в закрите положення.

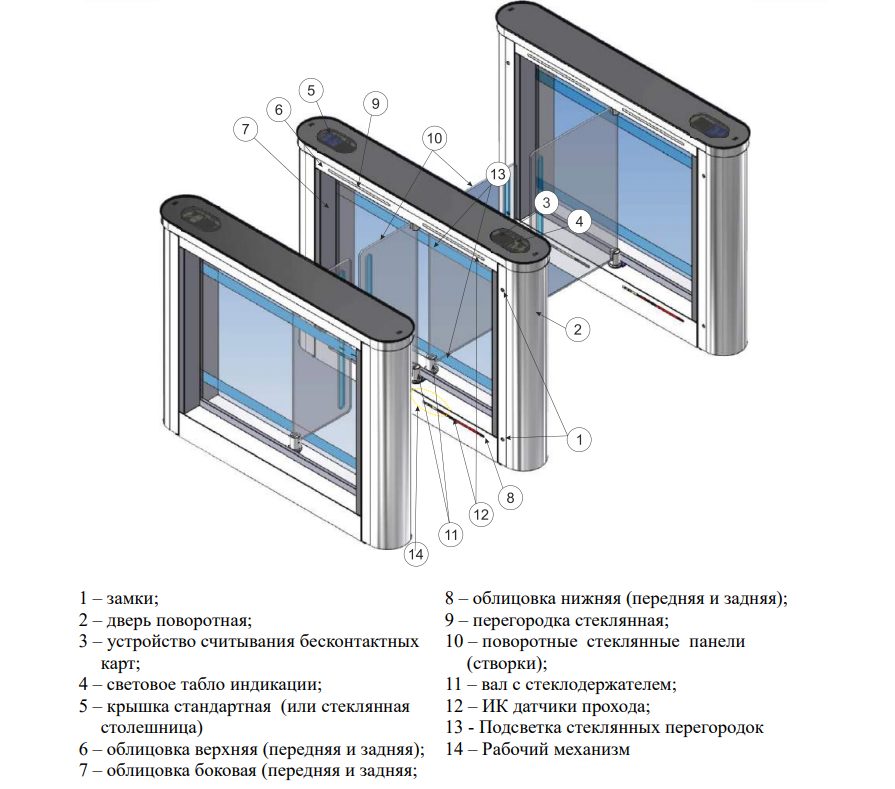

Якщо необхідно організувати турнікетну лінію на базі турнікетів Freeway, то використовується пристрій Sweeper 2. Цей турнікет представляє з себе одну тумбу, зі стулками в обидва боки. Призначено спеціально для використання в зв'язці з турнікетом Sweeper 1.

Як працює турнікет Рис.6.

Робота турнікета у складі системи контролю доступу

Турнікет – просто виконавчий пристрій, такий же як замок або будь-який інший. Блок керування турнікетом передбачає можливість розблокування за зовнішнім сигналом, будь це пульт керування,система контролю доступу, централь пожежної сигналізації, купюроприймач і т. д. У складі системи контролю доступу турнікет працює за наступним принципом: до блоку керування турнікетом підключаєтьсяконтролер системи контролю доступу. Вся аналітика і прийняття рішень відбувається в автоматичному режимі, на стороні системи контролю доступу. На турнікет встановлюються зчитувальні пристрої, після ідентифікації людини, в разі успіху, контролер СКУД подає команду одноразового відкриття на турнікет, після чого штанга розблокується і людина може здійснити прохід.

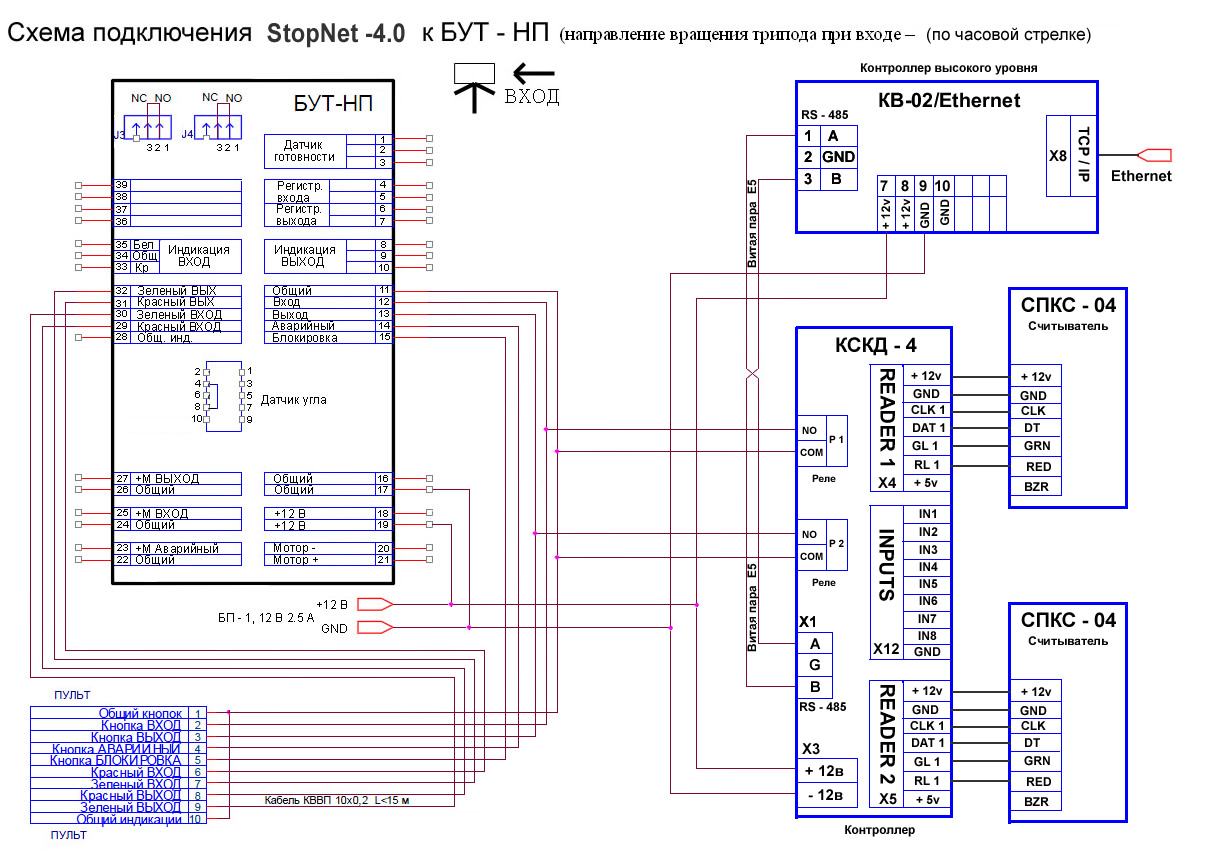

Для прикладу схема роботи турнікета ФОРМА у складісистеми контролю доступу StopNet 4.0.

Як працює турнікет Рис.7

На схемі бачимо: БУТ-НП – це блок керування турнікетом, КСКД 4-12К та СПКС04 – це керуючий контролер СКУД та зчитувальні пристрої. КВ02 – високорівневий контролер. У 95% випадків підключення системи СКУД до турнікета виглядає приблизно таким чином.

Як працює турнікет – режими роботи

Всі турнікети, незалежно від конструктиву, можуть працювати в декількох режимах роботи. Режими перемикаються за допомогою спеціального пульта керування:

  • Закритий в обидва боки

Турнікет закритий в обидва боки. Одноразове розблокування проходу здійснюється за сигналом з контролера СКУД, або за натисканням відповідної кнопки на ручному пульті керування.

  • Відкритий в один з боків

Турнікет багаторазово розблокований в один з боків, в інший закритий. Цей режим використовують для того, щоб вже увійшли відвідувачі могли вийти без підтвердження пункту охорони.

  • Вільний прохід

Штанги турнікета розблоковані в обидва боки. Такий режим використовують під час дня відкритих дверей та подібних заходів.

  • Антипаніка

Ця функція притаманна тільки турнікетам-триподам, дозволяє повністю звільнити зону проходу.

▶ Відео: https://www.youtube.com/watch?v=jxqqH9vmfj8

Як працює турнікет – функція Антипаніка

Більшість з турнікетів-триподів оснащені функцією антипаніка. За допомогою пульта керування можна опустити штангу, що перегороджує прохід — повністю звільнивши його. Це використовується в випадках евакуації співробітників, коли потрібно просто внести габаритний предмет і будь-яких інших ситуаціях, що вимагають відкриття зони проходу.

▶ Відео: https://www.youtube.com/watch?v=JtL7lGa3Xx0

Як працює турнікет – робота без електроживлення

Як ми вже з'ясували, для працездатності турнікетів необхідна подача електроживлення 12 В. В більшості випадків, турнікети оснащують додатковими акумуляторами, для випадків перебоїв подачі електроживлення. Якщо в будівлі зник світло, то турнікет буде працювати далі від акумулятора. Час роботи залежить від типу турнікета, ємності акумулятора та інтенсивності використання турнікета. Без надходжень електроенергії, турнікети можуть приходити як в розблокований вигляд, так і залишатися в закритому положенні. Це залежить від конкретної моделі турнікета — рекомендуємо обговорювати цей момент перед покупкою турнікета.
