Як працюють системи контролю доступу?

У цій статті ми розглянемо що таке СКУД, для яких завдань використовується системи контролю доступу, види систем, як працює СКУД і як підключити систему самостійно.

Перш ніж почати варто відзначити, що компанія «Спецавтоматика» є сертифікованим представником ряду виробників та імпортерів в галузі систем контролю доступу. В нашому асортименті є технічні рішення під будь-які завдання: чи то невеликий офіс або мережа підприємств, розташованих по всій Україні.

• Рішення з ідентифікацією по безконтактних картах
• Рішення з ідентифікацією по відбитках пальців
• Рішення з ідентифікацією по геометрії обличчя

Що таке СКУД?

СКУД (система контролю та управління доступом) являє собою програмно-апаратний комплекс, що складається з програмної та апаратної частин.Система контролю доступупризначена для автоматизації прохідного режиму на підприємстві, обмеження доступу для сторонніх осіб, а також контролю дотримання трудової дисципліни співробітниками. Існує безліч технічних рішень в галузі СКУД, під завдання будь-якої складності: починаючи від необхідності просто обмежити доступ на склад в магазині і закінчуючи необхідністю побудови масштабної системи контролю доступу, що обслуговує тисячі співробітників, об'єднуючої в одну базу даних кілька філій підприємства, які фізично знаходяться в різних містах, з професійним обліком робочого часу.

Види систем контролю доступу

За своєю побудовою і принципом дії,всі системи діляться на автономні і мережеві.Автономні системи контролю доступу мають локальну базу даних по кожній з точок доступу, неможливо отримати будь-яку звітність по відвідуванням. Системи контролю доступу такого типу широко застосовуються в офісах, складах, магазинах та інших об'єктах де потрібно просто обмежити доступ в певне приміщення.

Мережеві системи контролю доступу вирішують більш складні завдання, будуються на базі IP контролерів, дають можливість адмініструвати і отримувати звітність по точках доступу, які фізично знаходяться в будь-якому місці земної кулі

Як працює СКУД?

Розглянемо принцип роботи обох видів дещо докладніше:

• Автономні системи контролю доступу

На чолі системи контролю доступу стоїть автономний контролер, який може управляти одним виконавчим пристроєм (електрозамком), підтримує підключення одного або двохзчитувальних пристроїв, кнопки виходу. Контролер має внутрішню пам'ять, кількість збережених електронних ключів залежить від конкретної моделі контролера, параметри обладнання різняться.

Працюють автономні системи за наступним принципом: адміністрування контролера відбувається за допомогою майстер-ключів, в пам'ять заноситься якась кількістьелектронних пропусків, при піднесенні пропуска відбувається порівняння коду піднесеного ключа з тими, що занесені в пам'ять — при співпадінні відбувається відкриття дверей.

• Мережеві системи контролю доступу

На чолі мережевих систем контролю доступу стоятьEthernet контролери. Ці пристрої мають IP адреси і можуть бути включені в існуючу локальну мережу або ж рознесені на будь-які відстані — в такому разі використовується з'єднання по мережі Internet. Контролери можуть управляти якелектрозамкамитак ітурнікетами, кількість підключаємих точок залежить від технічних характеристик конкретно обраної моделі. IP контролери повністю управляються сервером, без підключення до сервера працюють в offline режимі, на основі занесеної раніше інформації. За допомогою програмного забезпечення можна створити структуру підприємства з розділенням персоналу по відділам, задати різні часові графіки можливості доступу на територію, розмежувати можливість доступу для різних груп співробітників, через різні точки доступу, вести облік робочого часу і багато іншого.

При піднесенні електронного пропуска до зчитувача, контролер аналізує базу даних на предмет: чи дозволено цьому співробітнику доступ в даний момент часу, чи дозволено доступ через конкретно цю точку — у разі позитивного результату точка буде розблокована для здійснення проходу. Всі проходи потрапляють в базу даних системи контролю доступу у вигляді реєстрацій виду: ПІБ, точка доступу, час здійснення проходу, напрямок проходу. На основі цих реєстрацій система веде автоматичний облік робочого часу співробітників і контроль порушень трудової дисципліни (прогули, запізнення, передчасні відходи і т.д).

Як працює СКУД — види ідентифікації

Основна маса систем контролю доступу ділиться на кілька видів ідентифікації:

• Безконтактні пропуски. В якості ідентифікаторів використовуютьсябезконтактні карти.Плюси:мінімальний відсоток відмови реєстрації, помірна вартість таких рішень.Мінуси:електронний пропуск можна передати і підробити.
• Відбитки пальців. В системах даного типу в якості ідентифікації використовуються відбитки пальців співробітників.Плюси:неможливо підробити або передати ідентифікатор.Мінуси:сканери відбитків критичні до чистоти і цілісності пальців, якщо таку систему поставити на виробництво, то у частини співробітників однозначно будуть проблеми з ідентифікацією.
• Геометрія обличчя. Ідентифікація співробітника відбувається по геометрії обличчя, деякі пристрої розпізнають співробітника на ходу.Плюси:неможливо підробити або передати ідентифікатор, а також відсутність фізичного контакту з пристроєм.
  Мінуси:дороговизна даного рішення.

Як підключити СКУД?

Установка і підключеннясистеми контролю доступувимагає наявність певних знань, хоча б основ електротехніки, вміння читання електричних схем, а краще досвід роботи зі слабкострумовими системами. Ми розглянемо деякі схеми підключення систем контролю доступу, ми не можемо розглянути всі випадки, так як наша база містить більше сотні схем підключення різного обладнання.

Автономна система Iron Logic

Лінійка обладнання дозволяє вибрати різні моделі для одних і тих же завдань, але найчастіше використовуються автономні контролери з вбудованими зчитувачами безконтактних –Matrix 2K. Пристрій встановлюється зовні дверей, всередині встановлюється кнопка виходу. Тобто вхід в приміщення здійснюється за допомогою електронних пропусків, вихід — по натисканню кнопки.

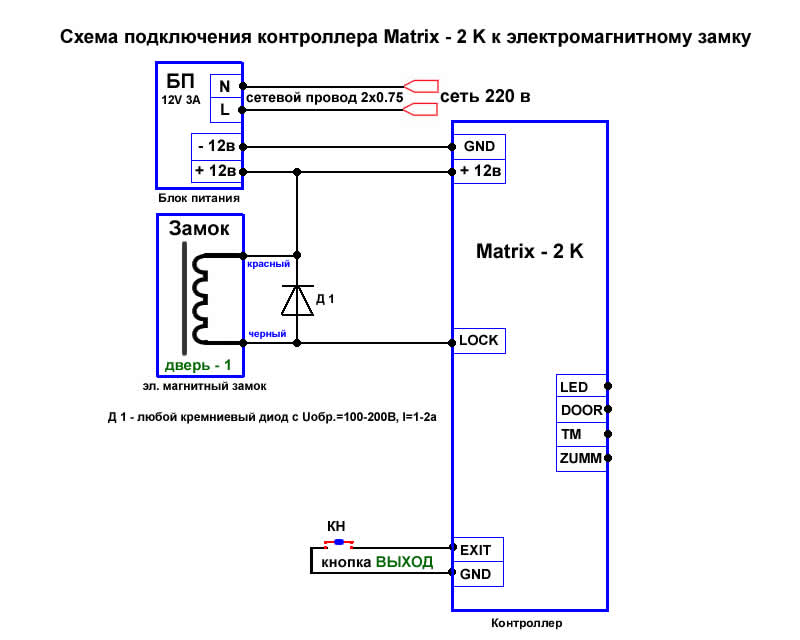

Як працює СКУД Сх.1.

Мережева система контролю доступу Uprox

Структура побудови даної СКУД передбачає використанняEthernet контролера Uprox IP-400на кожній з точок доступу. В якості виконавчих пристроїв можуть використовуватися будь-якіелектрозамкиаботурнікети. Зчитувальні пристрої встановлюються на вхід і вихід.

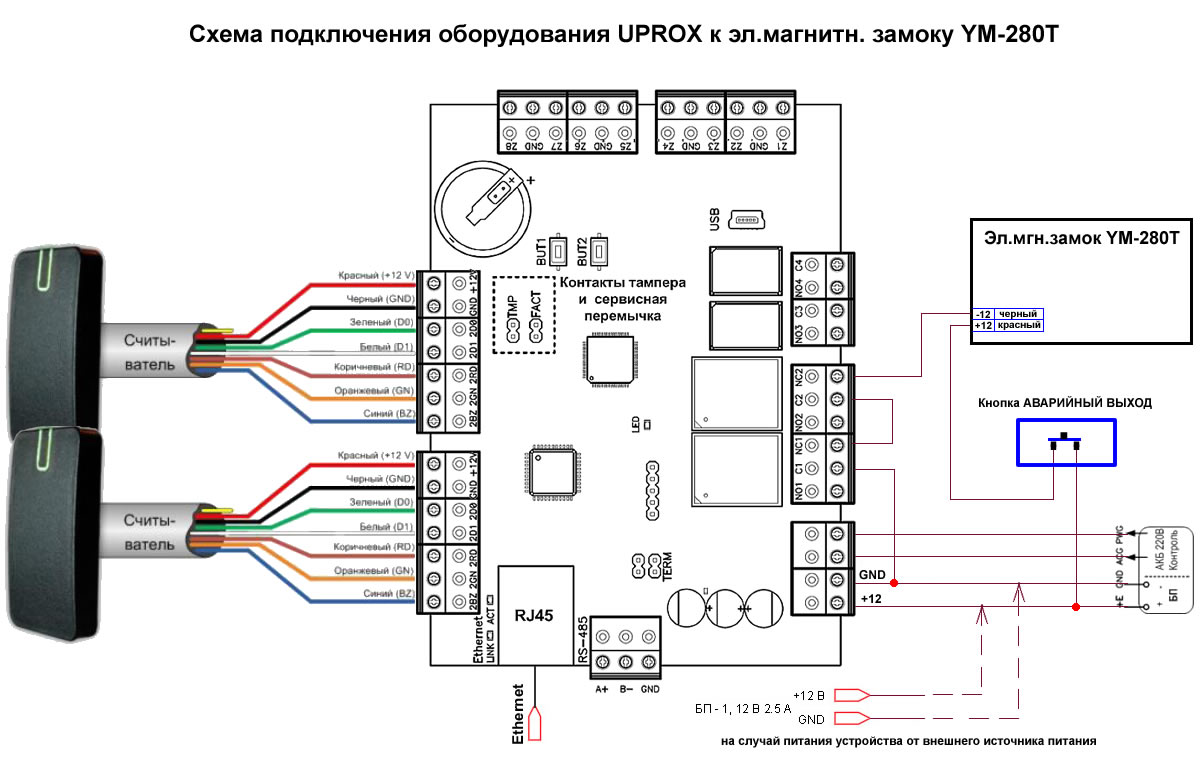

Як працює СКУД Сх.2.

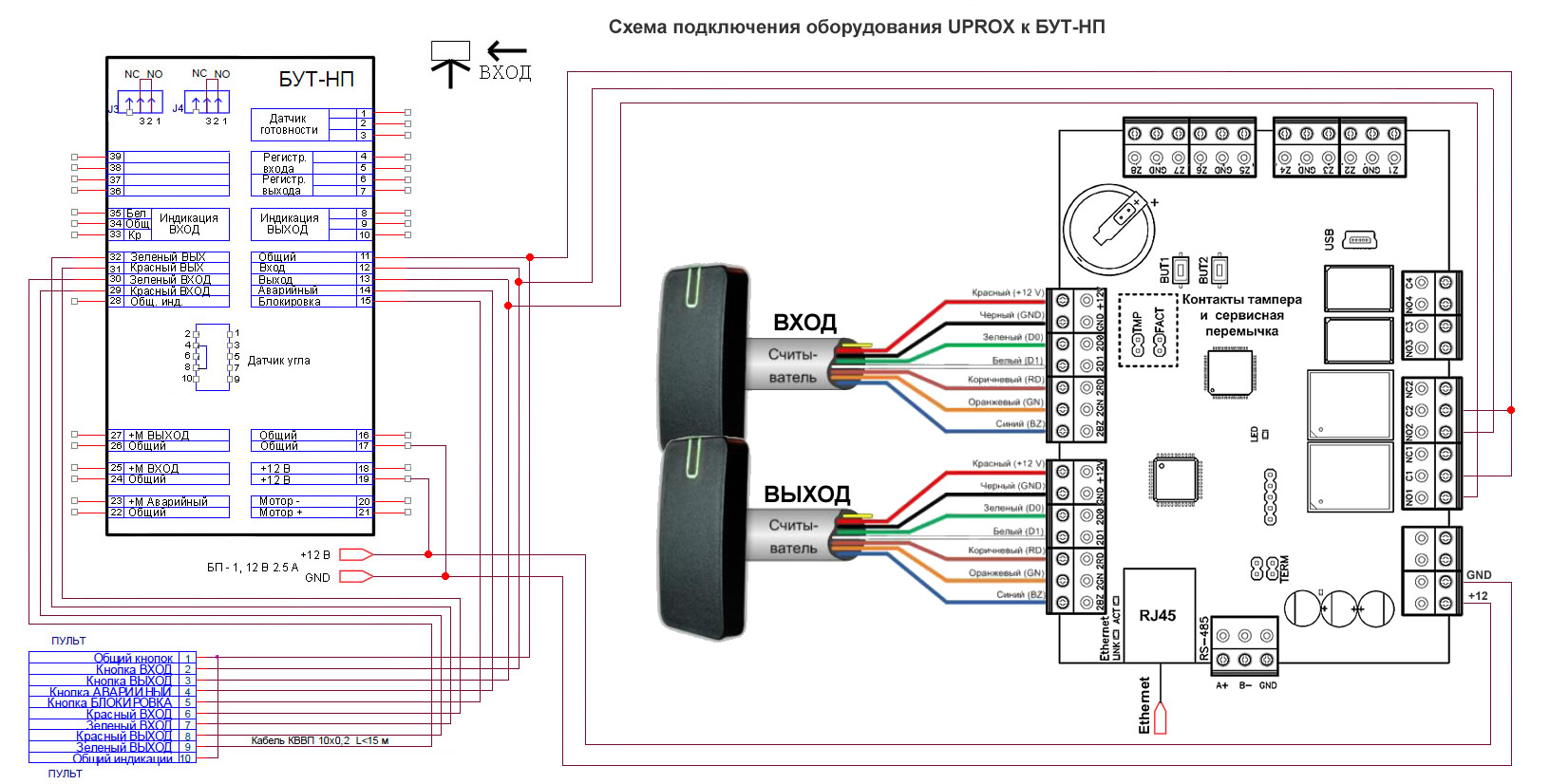

Як підключити СКУД Сх.3.

Мережева система контролю доступу ZkTeco

Технічні можливості контролерів, які використовуються в даній системі дозволяють підключити більше ніж одну точку доступу. Наприклад візьмемо контролерZkTeco C3-200: це пристрій має два реле управління і 4 колодки для підключення зчитувачів. Тобто один такий пристрій може управляти однимтурнікетомв обидва боки або двома двосторонніми дверима.

Як підключити СКУД Сх.4.

Мережева система контролю доступу Stop Net 4.0

Апаратна частина даного технічного рішення дозволяє використовувати одинEthernet контролерна 16 точок доступу, що значно здешевлює весь проект, так як IP контролер є найдорожчим елементом будь-якої системи контролю доступу. На кожній з точок доступу встановлюються спеціальніпідконтролери малого рівня ДМ01і в разі з турнікетами –турнікетний модуль ТМ01, всі точки з'єднуються з головним IP контролером послідовно, по RS485.

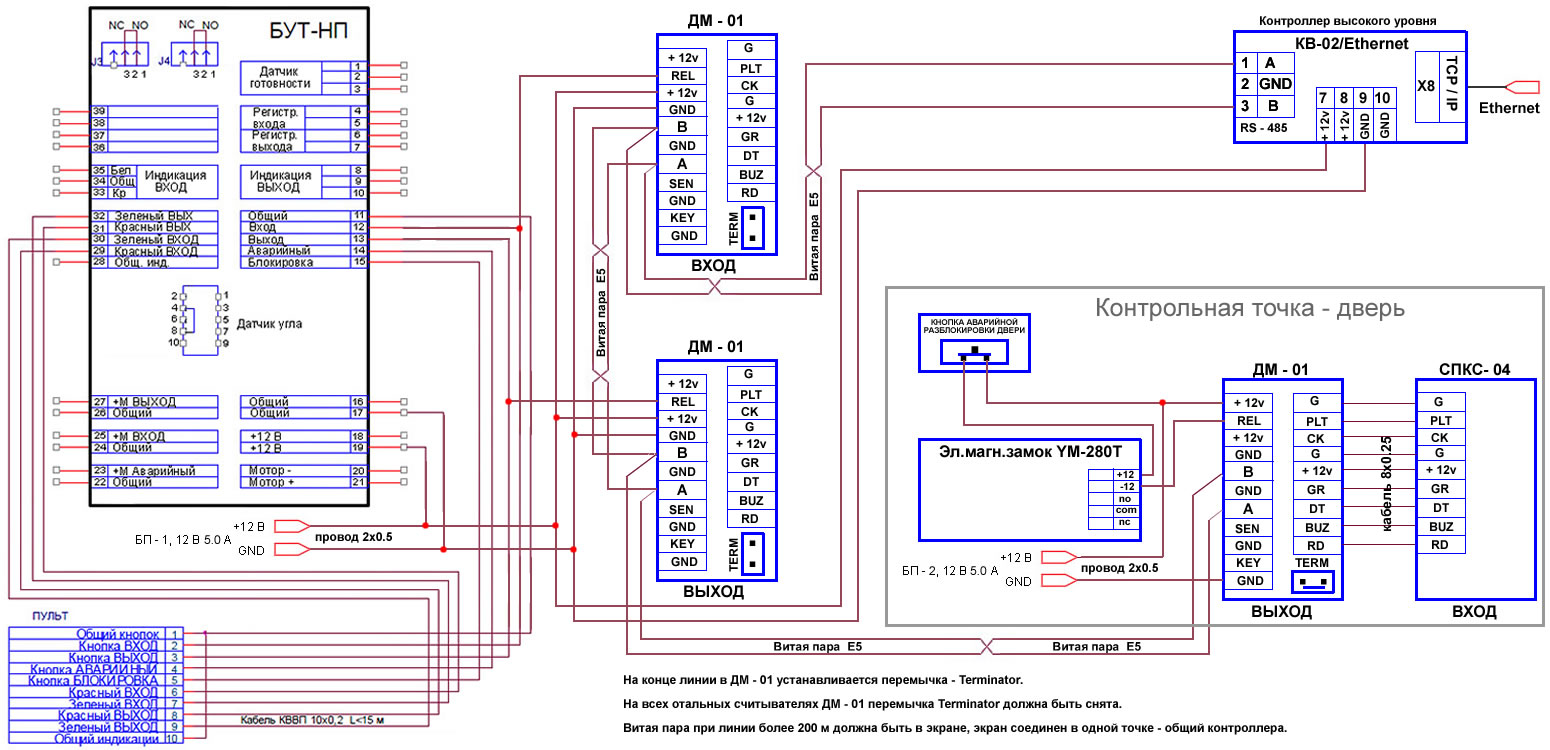

Як працює СКУД Сх.5.

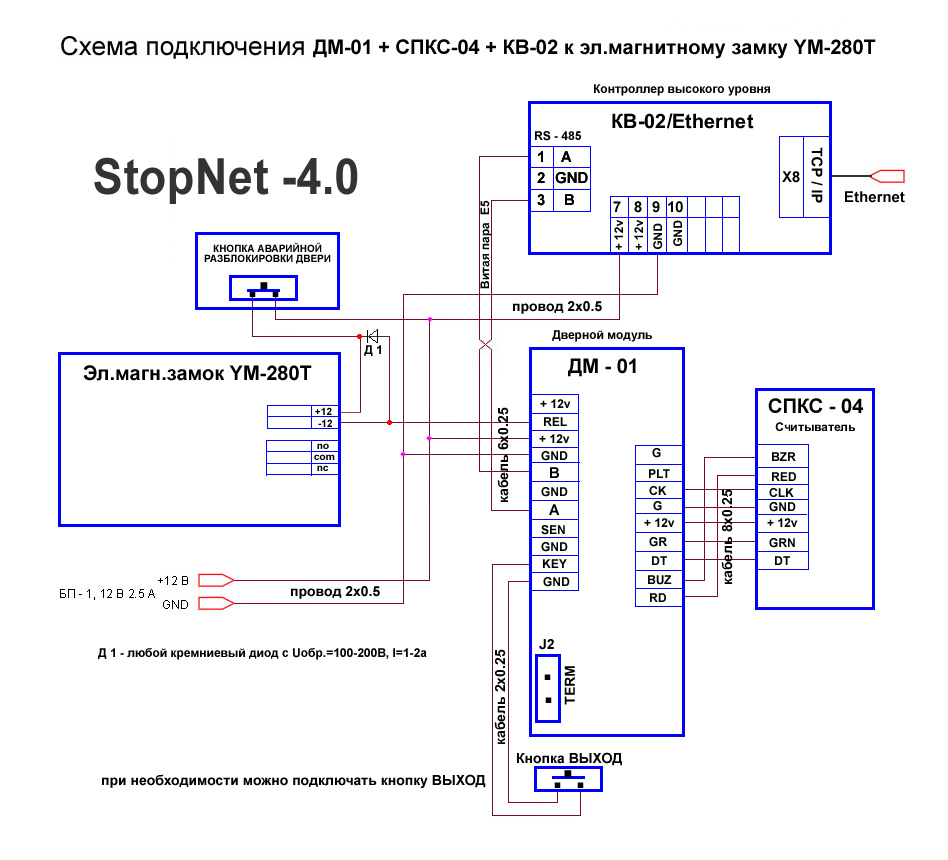

Як підключити СКУД Сх.6.

Сподіваємося, що дана стаття допоможе в загальних рисах розібратися з тим які бувають СКУД, як вони працюють і т. д. Так само рекомендуємо ознайомитися і зіншими статтями нашої технічної бібліотеки.

Якщо у Вас все ще залишаються питання, можете звернутися до фахівців нашої компанії, Ви отримаєте кваліфіковану консультацію по всім питанням, що цікавлять.
