Як встановити турнікет самостійно?

У цій статті ми розповімо як правильно провести установку турнікета, з чого почати і чим…

У цій статті ми розповімо як правильно провести встановлення турнікета, з чого почати і чим закінчити. Кожен з розглянутих етапів буде супроводжуватися коментарями та відеороликом.

Якщо у Вас є базові електро-технічні знання, вмієте тримати в руках інструмент і є бажання спробувати встановити обладнання самостійно – то ця стаття саме для Вас.

Поетапно розглянемо встановлення та підключеннятурнікета ФОРМА Бізант 5.3.

Перш ніж почати варто зазначити, що компанія «Спецавтоматика» є сертифікованим представником ряду виробників та імпортерів в галузі турнікетів. У нашому асортименті є турнікети будь-яких типів: триподи, тумбові, freeway, роторні, повнозростові.

Як встановити турнікет – процес монтажу складається з кількох етапів:

Підготовка монтажних отворів у підлозі;
Підготовка отворів у корпусі турнікета та протилежній стіні (якщо є необхідність);
Встановлення та підключення блоку живлення;
Встановлення турнікета та підключення кабелів;
Виведення та підключення пульта управління;
Кріплення штанг до триподу;
Подача електроживлення та перевірка функціоналу;

Розглянемо кожен з етапів детальніше…

Підготовка монтажних отворів у підлозі

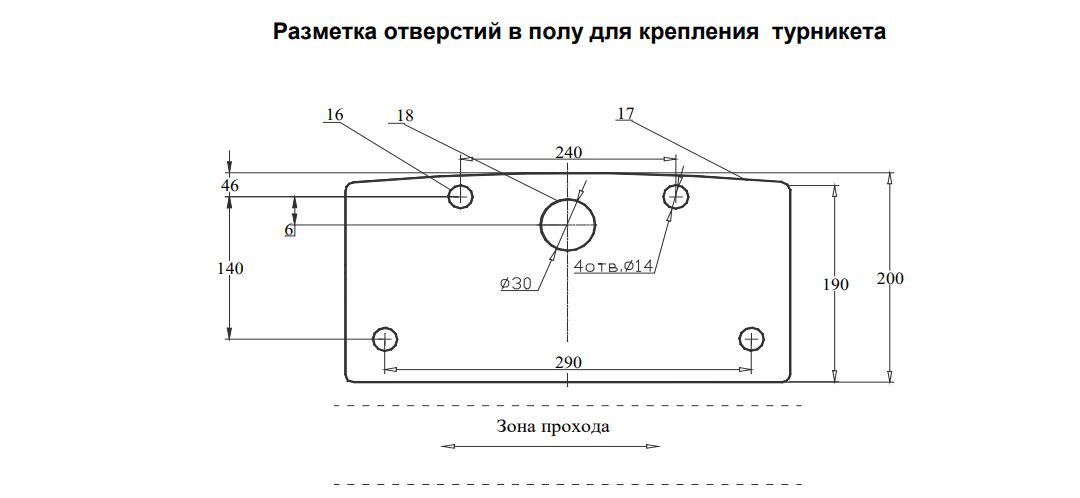

Кожен з турнікетів-триподів має чотири технологічних отвори, діаметром близько 14 мм, призначених для кріплення турнікета до підлоги, а також один отвір для виведення всіх необхідних кабелів (пульт управління, електроживлення, зв'язок з контролером системи контролю доступу тощо). Комплект постачання містить у собі кріпильний комплект для встановлення турнікета: болти довжиною 100 мм та відповідні пробки.

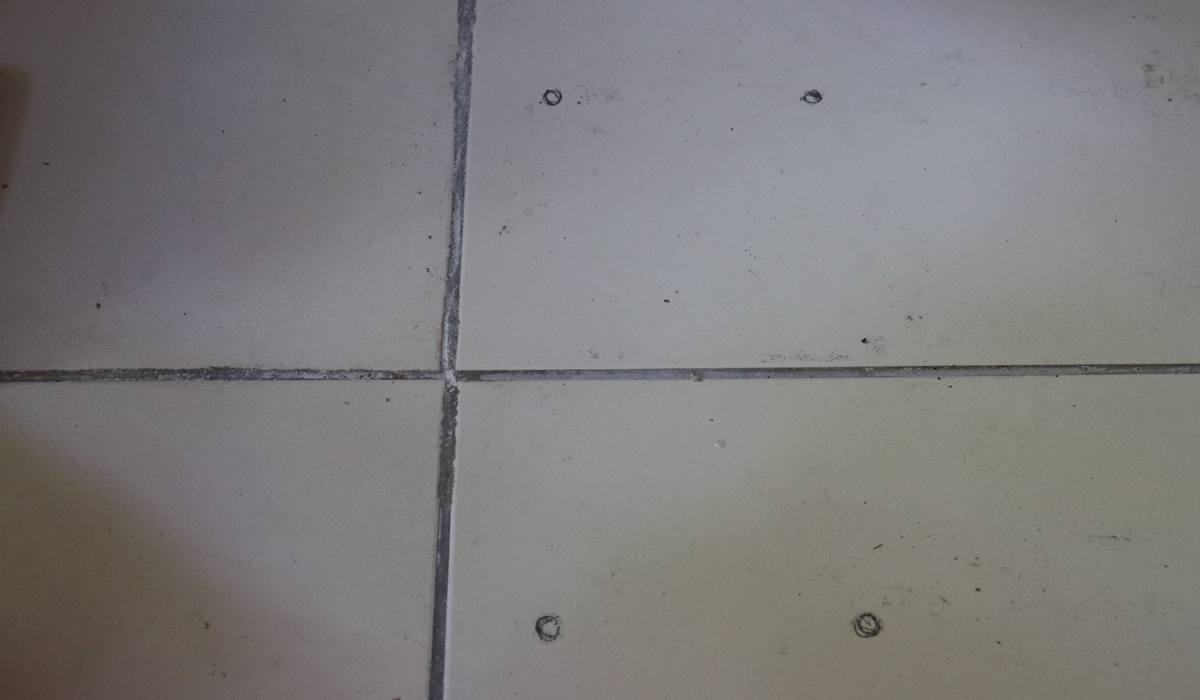

Першим ділом потрібно підготувати отвори у підлозі для подальшого монтажу турнікета. Необхідно правильно виставити турнікет відносно місця встановлення та зробити розмітку на підлозі.

Як встановити турнікет

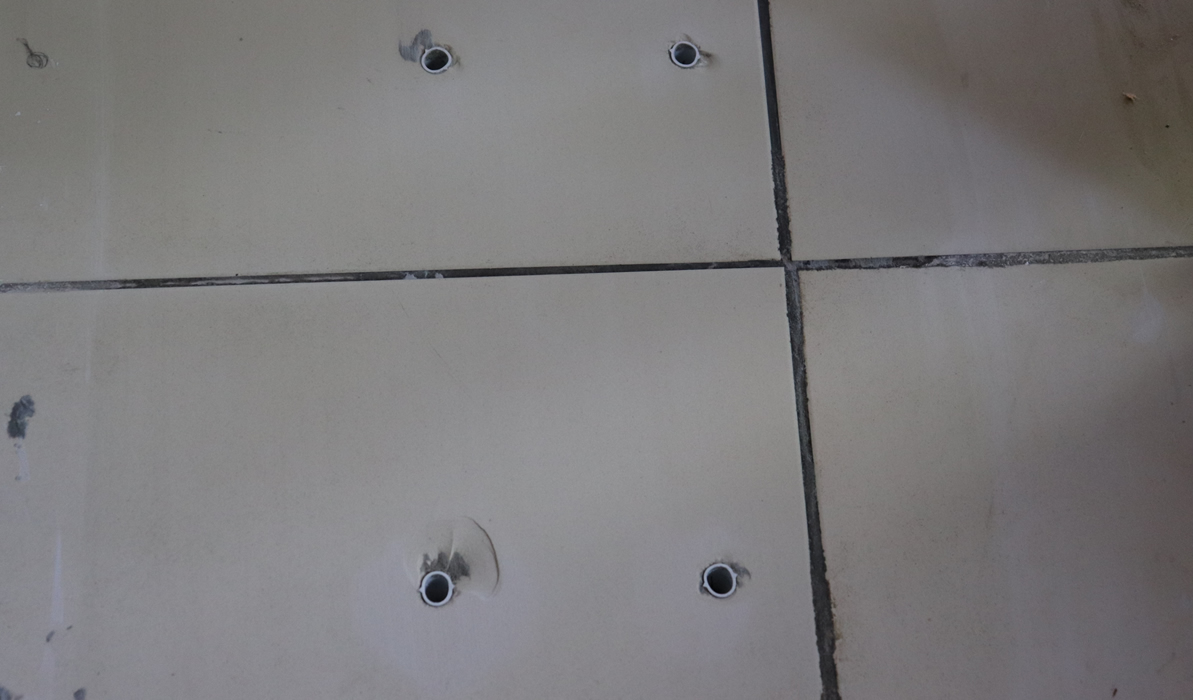

Якщо на підлозі лежить плитка або інші особливо тверді матеріали, то для проробки отворів рекомендуємо використовувати спеціальну алмазну насадку. Глибина отвору повинна приблизно відповідати довжині використовуваних болтів.

▶ Відео: https://www.youtube.com/watch?v=xffvsBdgwJY

Як встановити турнікет

Підготовка отворів у корпусі турнікета та протилежній стіні

Існує кілька способів для виведення кабелів у турнікет:

Проробка штроби у підлозі. Кабель виводиться через спеціальний отвір, який знаходиться внизу, поруч з кріпильними отворами. Цей спосіб передбачає проробку у підлозі штроби та подальше укладання кабелю.
Проробка отвору у підлозі. Цей спосіб зручно використовувати коли під місцем встановлення турнікета присутнє підвальне приміщення, через яке можна прокласти кабель. Підлога просвердлюється наскрізь і всі проводи витягуються у потрібне місце через підвал. Цей спосіб максимально зберігає інтер'єр місця встановлення недоторканим.

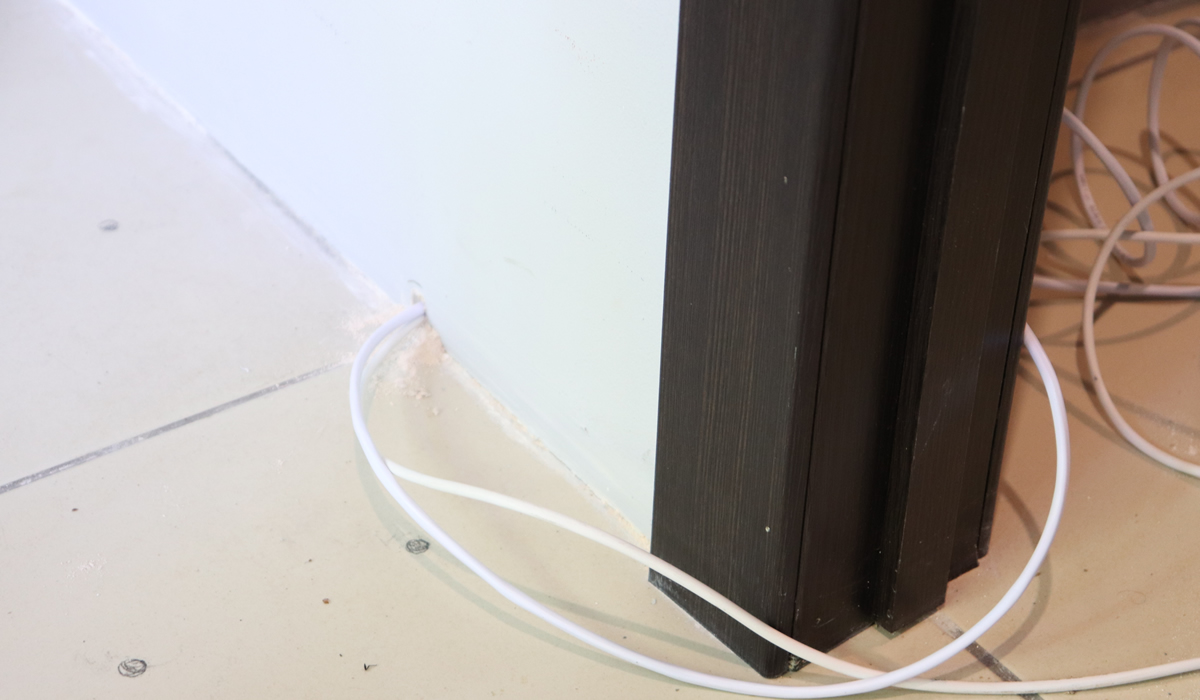

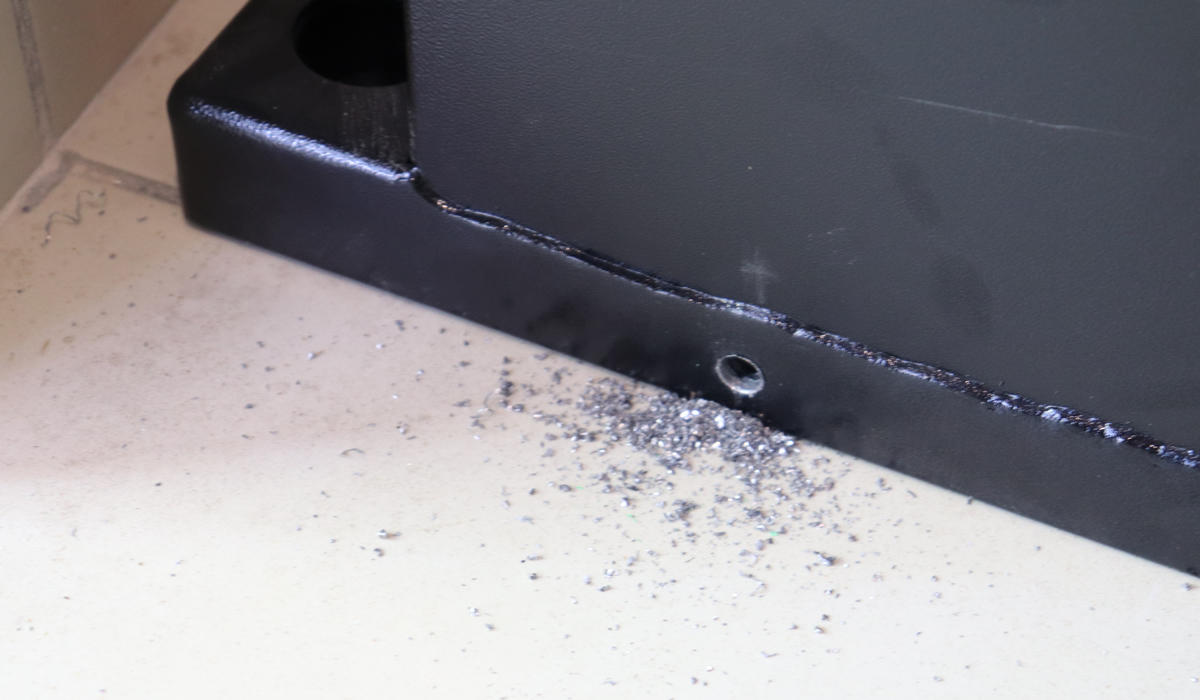

У багатьох випадках турнікет ставлять задньою панеллю до стіни чергового приміщення або КПП. У такому разі можна проробити отвір у задній панелі корпусу турнікета та стіні, через який продіти всі необхідні проводи.

У нашому випадку розглядаємо третій варіант, блок живлення та пульт управління потрібно вивести у приміщення, яке знаходиться за турнікетом.

Як встановити турнікет

▶ Відео: https://www.youtube.com/watch?v=BQCKz3rjZFA

Блок живлення – встановлення та підключення

Для роботи абсолютної більшості турнікетів потрібне живлення 12В. Рекомендуємо використовувати нормальні, надійнібезперебійні блоки живленняз місцем для акумулятора, 3 або 5 ампер.

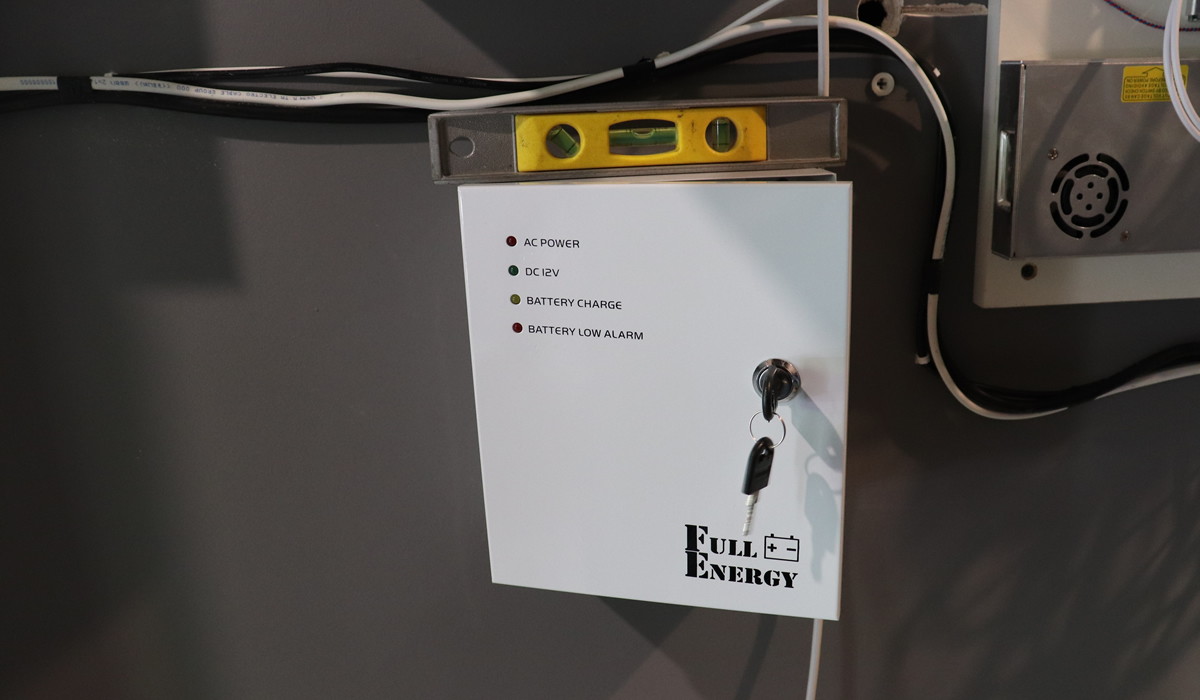

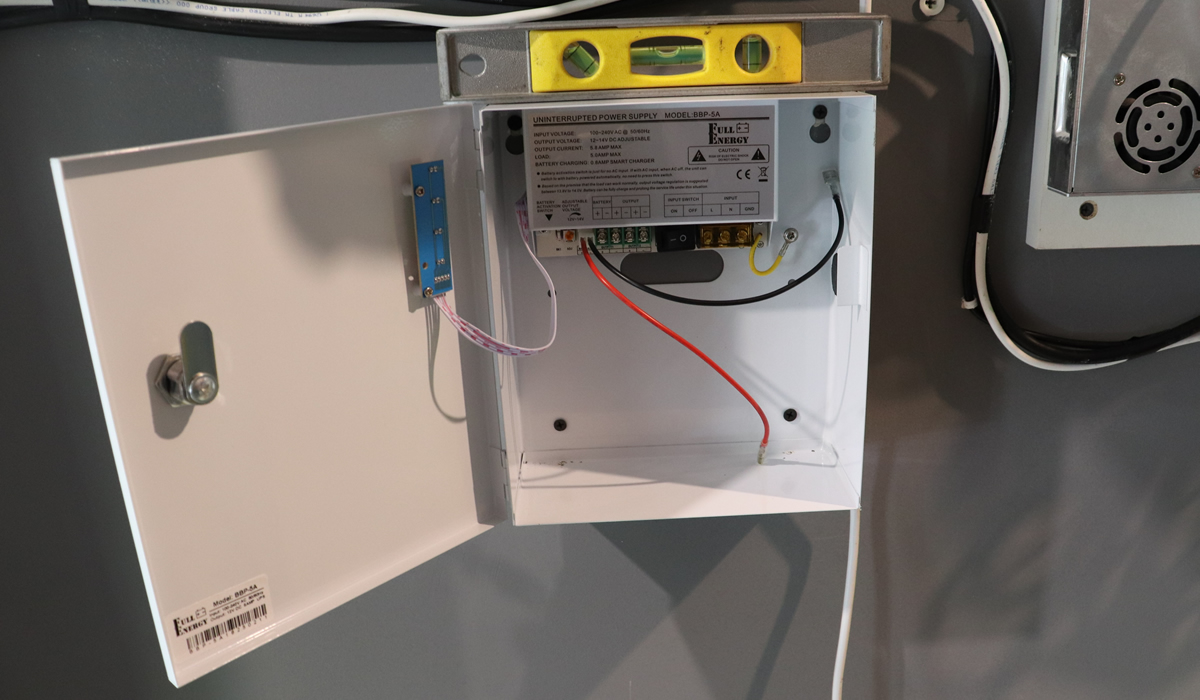

Безперебійний блок живлення 12В 5А

Для підключення блоку живлення до турнікета та до мережі 220В використовується мережевий кабель ШВВП 2х0.75. У багатьох випадках на один кінець проводу надягається вилка з метою подальшого підключення в розетку 220В – це найпростіший і безпечний спосіб підключення. Також можна підключити його напряму в джерело 220В, але для цього потрібні знання та електричний допуск, оскільки це небезпечно для життя.

Отже на один кінець кабелю надягаємо вилку, другий кінець зачищаємо та підключаємо до безперебійного блоку живлення, згідно схеми у паспорті.

▶ Відео: https://www.youtube.com/watch?v=QyBhu-ERa8o

Зверніть увагу на те, що не з усіма турнікетами використовуються сторонні блоки живлення. Наприклад, турнікети марки TiSO оснащені вбудованим блоком живлення, який йде в комплекті з пристроєм.

Встановлення турнікета та підключення кабелів

Встановлюємо турнікет на заздалегідь підготовлені технологічні отвори у підлозі та надійно фіксуємо його. По завершенню, необхідно, одним із способів, затягнути в турнікет кабель для пульта управління (кабель 10х0,22), мережевий кабель електроживлення (ШВВП 2х0.75), а також провід дляконтролера системи контролю доступу, якщо така передбачена.

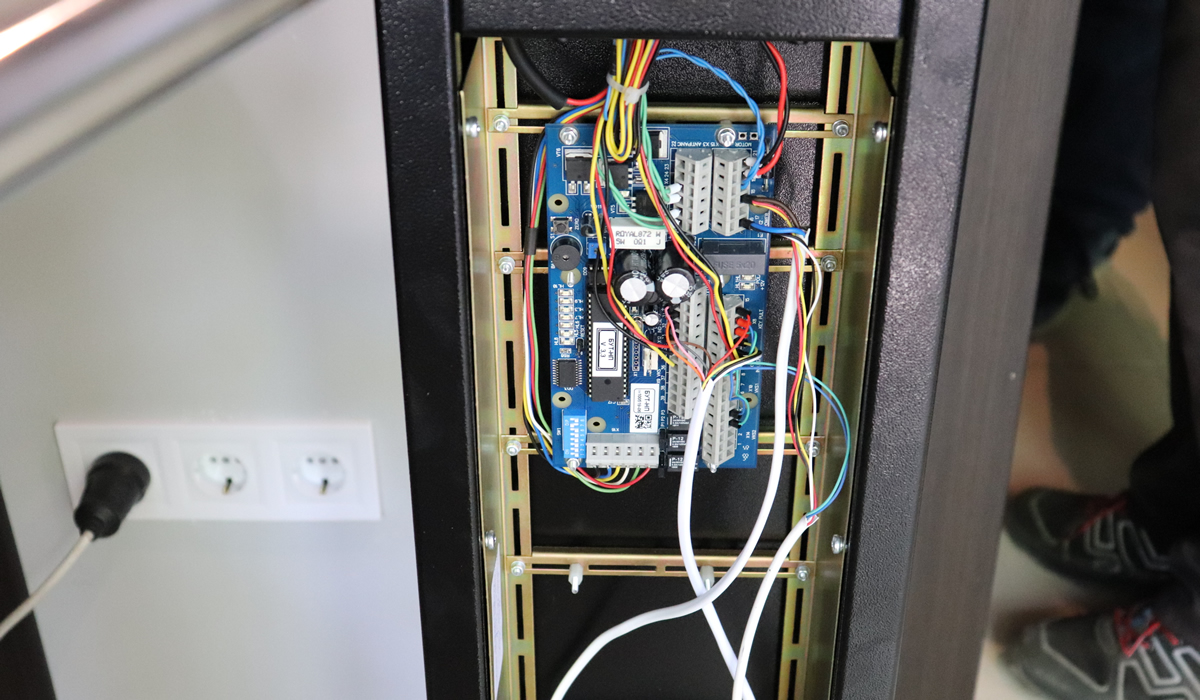

У корпусі турнікета знаходиться блок управління турнікетом БУТ-НП. Це плата, яка здійснює безпосереднє керування пристроєм. Після протягування проводів необхідно підключити пульт управління та електроживлення до БУТ-НП.

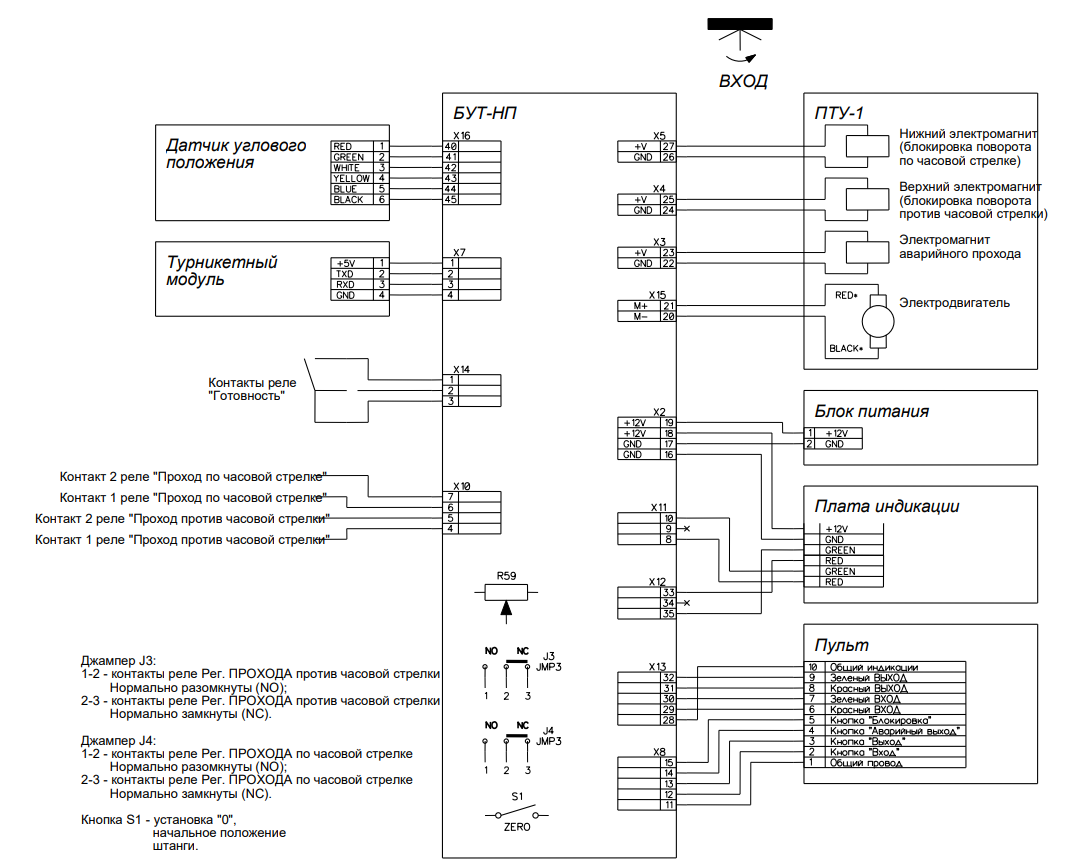

Підключення необхідно провести згідно схеми:

Як встановити турнікет

Якщо у Вас передбачені ще якісь пристрої: система контролю доступу, лічильник проходів, купюроприймач тощо – всі вони повинні бути заведені на блок управління турнікетом, згідно певних схем.

▶ Відео: https://www.youtube.com/watch?v=asK6KnOrZUU

Як встановити турнікет

Підключення пульта управління турнікетом

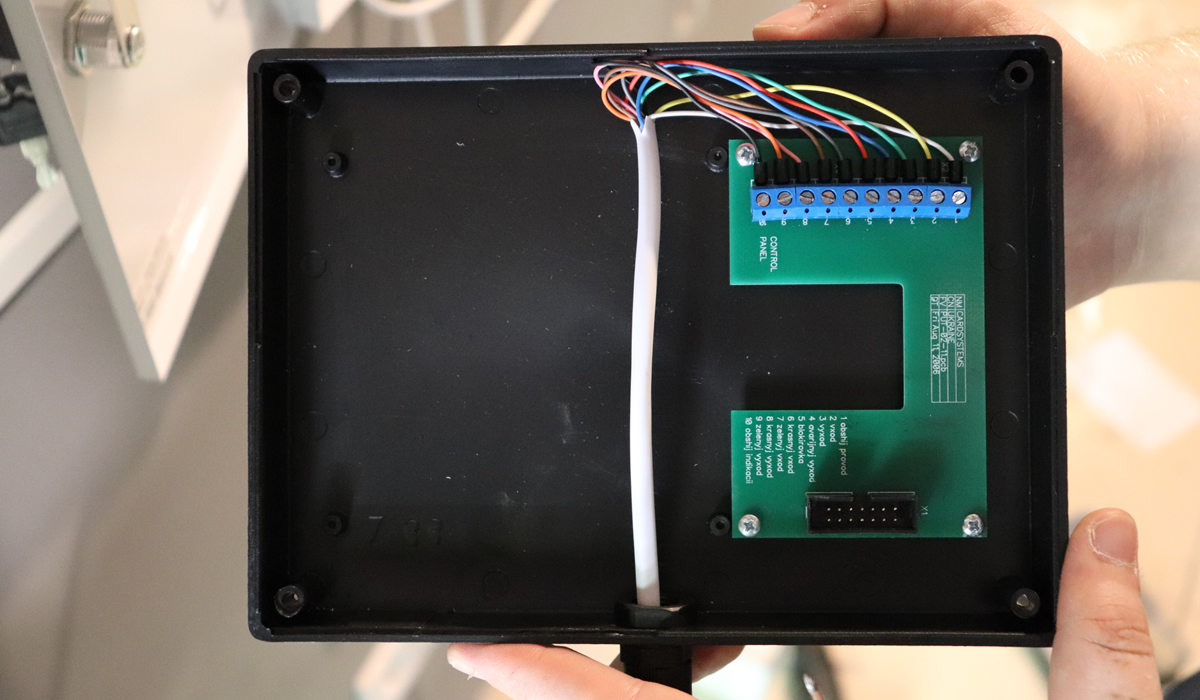

Пульт управління турнікетами марки ФОРМА підключається спеціальним проводом, перерізом 10х0.22. Одна сторона кабелю заводиться в корпус турнікета та підключається до плати БУТ-НП, згідно схеми. Друга сторона кабелю заводиться в корпус пульта та підключається до плати управління пультом.

▶ Відео: https://www.youtube.com/watch?v=LAGlzWyPORw

Як встановити турнікет

Кріплення штанг до триподу

Базова комплектація турнікета містить у собі три штанги з полірованої нержавіючої сталі, які призначені для фактичного перекриття зони проходу. Одна зі штанг вже йде встановленою у трипод, дві інших необхідно встановити самостійно. Трипод передбачає спеціальні технологічні отвори для встановлення штанг – необхідно просто правильно вставити штангу в отвір та закрутити.

▶ Відео: https://www.youtube.com/watch?v=1XXyArnakjY

Подача електроживлення та перевірка функціоналу турнікета

На завершальному етапі необхідно подати електроживлення на турнікет та перевірити всі функції роботи, у ручному режимі керування, за допомогою пульта. Якщо турнікет правильно відгукується на всі команди, загоряються всі світлодіоди – це говорить про те, що встановлення турнікета проведено правильно і вона завершена.

▶ Відео: https://www.youtube.com/watch?v=M-eAUEguJjI

Як бачимо, встановлення турнікета не є якимось військовим завданням, цілком можливо впоратися і самостійно. Для цього Вам знадобляться базові електро-технічні знання (як мінімум Ви повинні зрозуміти за схемою що куди потрібно підключити) та наявність досвіду роботи з ручними інструментами, такими як перфоратор.

Повний відеоролик по встановленню турнікета

▶ Відео: https://www.youtube.com/watch?v=JYGGDE3Ewlk

Сподіваємося, що дана стаття стане Вам корисною при самостійному монтажі турнікета. Також рекомендуємо ознайомитися з іншими цікавими статтями в нашій технічній бібліотеці:
