Шлагбаум B680 RAPID - це пристрій, який призначений для організації контролю проїзду транспортних засобів до певної території. Це абсолютно нова модель у сімействі шлагбаумів Faac. Використовується нова технологія роботи: Hybrid, в основі якої лежить гідропередача і безщітковий двигун, в корпусі встановлені пружини з необмеженим запасом міцності - понад 2 000 000 циклів постійного використання без будь-якого обслуговування або ремонту. У комплекті поставляється кругла стріла, довжиною до 5,3 метрів. Шлагбаум оснащений вбудованим енкодером і контролером індукційних петель, стійка шлагбаума оснащена LED індикацією. Інтенсивність роботи шлагбаума - 100%, час підняття стріли до 5 секунд.

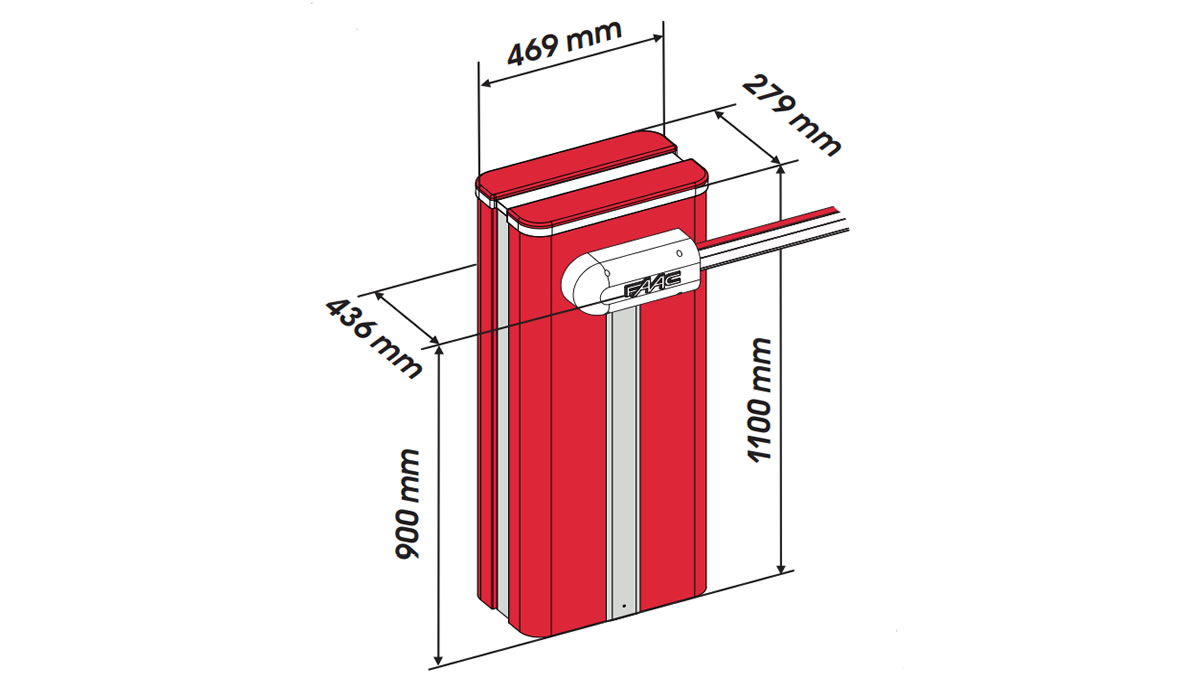

Шлагбаум B680 RAPID - розміри

Висота - 1100 мм;
Ширина - 469 мм;
Глибина - 436 мм;
Довжина стріли - до 6,3 мм;

Комплектація

• Корпус шлагбаума (стійка) 680 Rapid LH із вбудованим блоком керування Е680, технологія Hybrid;
• Тумба червоного кольору, RED RAL 3020;
• Кронштейн для кріплення стріли і балансувальна пружина;
• Монтажна пластина для встановлення;
• Стріла S кругла, довжина 4000 мм, зі світловідбивними наклейками;
• Стріла S кругла, довжина 2300 мм, зі світловідбивними наклейками;
• З'єднувальний кронштейн L;
• Початковий модуль круглої стріли, L=4м;
• Кінцевий модуль круглої стріли, L=2,3м;
• Фіксована стійка для опори стріли;

Відео-огляд моделі 680 Rapid

https://youtu.be/c2u5oKGrceg

Принцип дії

У корпусі стійки шлагбаума FAAC B680 RAPID розташовано блок керування і привід, який складається з гідравлічного насоса і двох циліндрів. Циліндри приводять в рух стрілу шлагбаума, на один з циліндрів встановлена пружина, що балансує рух стріли. Дана модель використовує нову технологію: Hybrid, в основі якої лежить гідропередача і безщітковий двигун, в корпусі встановлені пружини з необмеженим запасом міцності - понад 2 000 000 циклів постійного використання без будь-якого обслуговування або ремонту. Модифікацію Rapid оснащено системою охолодження двигуна, що дає змогу використовувати привід з інтенсивністю 100%. Гідравлічний шлагбаум FAAC B680 RAPID оснащений вбудованим енкодером, це пристрій, який визначає перешкоду на шляху руху стріли, якщо є перешкода - автоматично вмикається реверсний рух стріли. LED індикація дає зрозуміти водієві візуально, коли можна рухатися, а коли ні. Є можливість керувати шлагбаумом у ручному режимі, за допомогою дистанційного пульта або кнопки, а також в автоматичному: підключивши вбудовану плату керування до контролера системи контролю доступу або системи автоматизації паркування. Електроживлення здійснюється від мережі 220В.

Стріла шлагбаума

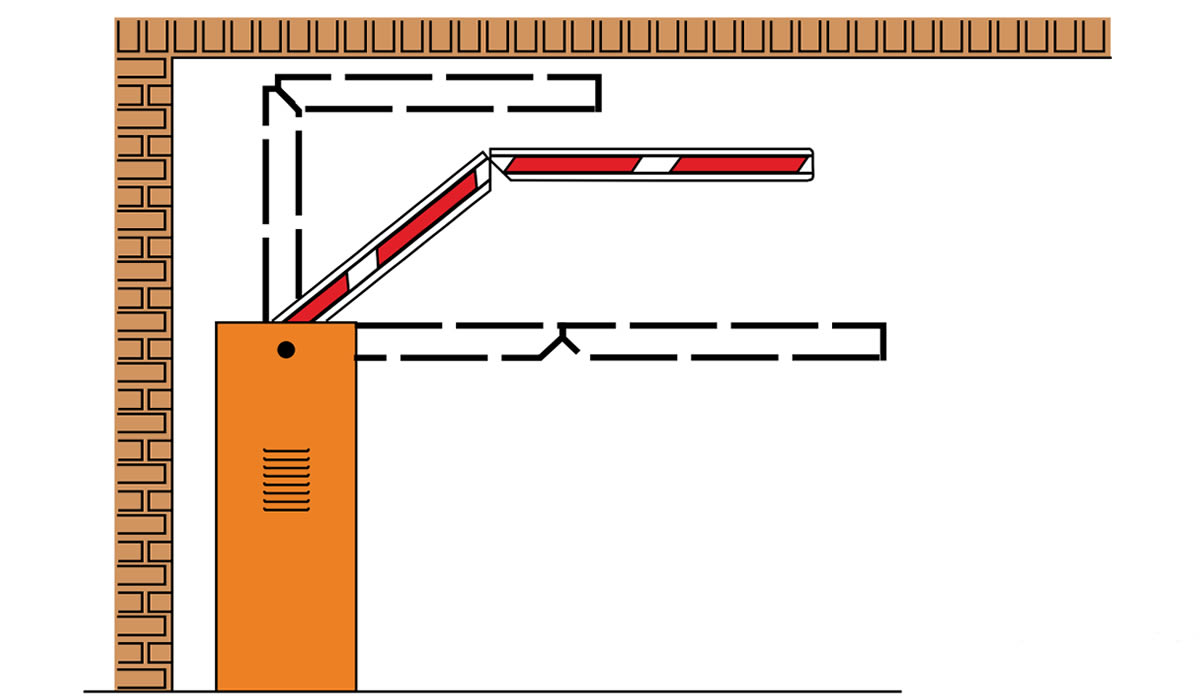

За замовчуванням, у комплектації закладена кругла стріла довжиною 6300 мм, вона складається з двох стріл: 4000 мм і 2300 мм. Це максимальна довжина стріли для цієї моделі шлагбаума, але меншу довжину замовити можна, тоді в комплекті постачання постачатиметься стріла потрібного розміру і балансувальна пружина відповідної потужності. У випадках, коли немає можливості відкрити шлагбаум повністю, наприклад у тунелі, можна замовити стрілу зі зламом. Механізм встановлюється виробником, згідно з наданими даними про ширину і висоту проїзду.

Відео-огляд стріли шлагбаума зі встановленим механізмом зламу

https://youtu.be/izAOlyDlqmM

Шлагбаум B680 RAPID - особливості

• Нова технологія Hybrid, в основі якої лежить гідропередача і безщітковий двигун;
• Невиснажливі пружини, понад 2 000 000 циклів у режимі постійної роботи, без ремонту;
• Високошвидкісний режим роботи: до 5 секунд на підняття стріли, якщо довжина 6300 мм.
• Система охолодження двигуна, що дає можливість використовувати привід з інтенсивністю 100%;
• Вбудований енкодер;
• Вбудований контролер індукційних петель;
• Вбудований модуль LED індикації;

Відео-огляд роботи шлагбаума

https://youtu.be/I_FCShwoJHw
