Система контролю доступу STOP-Net 4.0 (з обліком робочого часу) - управління електрозамком (двостороння двері)

Система контролю доступу та обліку робочого часу STOP-Net 4.0 являє собою ліцензійний програмно-апаратний комплекс, який призначений для організації автоматизованого контролю доступу на територію підприємства, автоматизації переміщень всередині підприємства, а також обліку робочого часу співробітників. В системі використовуються високорівневі контролери з підключенням по Ethernet, завдяки чому система не прив'язана до відстаней, контрольні точки можуть знаходитися в різних частинах земної кулі.

Система контролю доступу та обліку робочого часу STOP-Net 4.0, може керувати будь-якими виконавчими пристроями, такими як:турнікети, електрозамки, шлагбауми, автоматичні ворота та інші. Даний комплект містить все необхідне обладнання для організації двосторонньої точки проходу, на базі дверей. Це технічне рішення дозволить Вам автоматизувати контрольно-перепускний режим, вести професійний облік робочого часу співробітників: фіксує всі запізнення, прогули, передчасні відходи, а також калькулює відпрацьований час співробітників.

Можливе, опціональне розширення системи:

Даний програмно-апаратний комплекс може бути модернізований наступними елементами.

• Відеоспостереження— в районі проходу/проходів може бути встановлена камера відеоспостереження. Це дасть можливість, по кожній з реєстрацій співробітників дивитися фото та відео під час здійснення проходу. Тобто цей інструмент дозволяє виявити обман (прохід по чужому перепусці, піднесення перепусток своїх друзів (без їх фактичної присутності), входи та виходи без реєстрації).

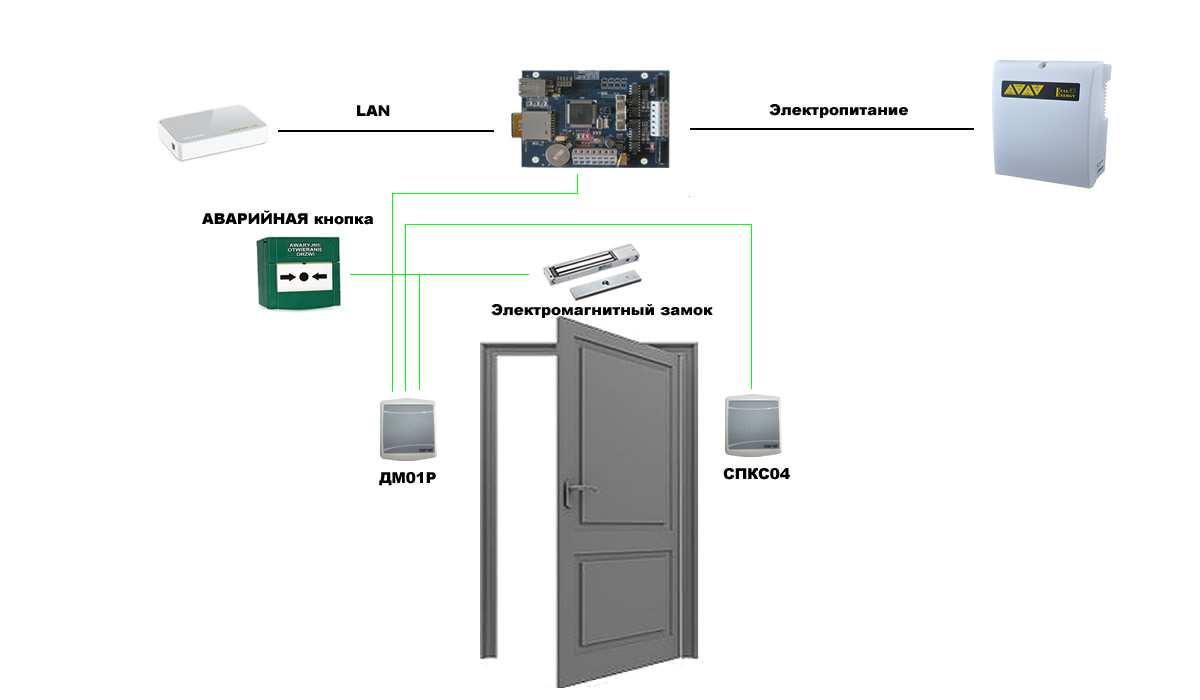

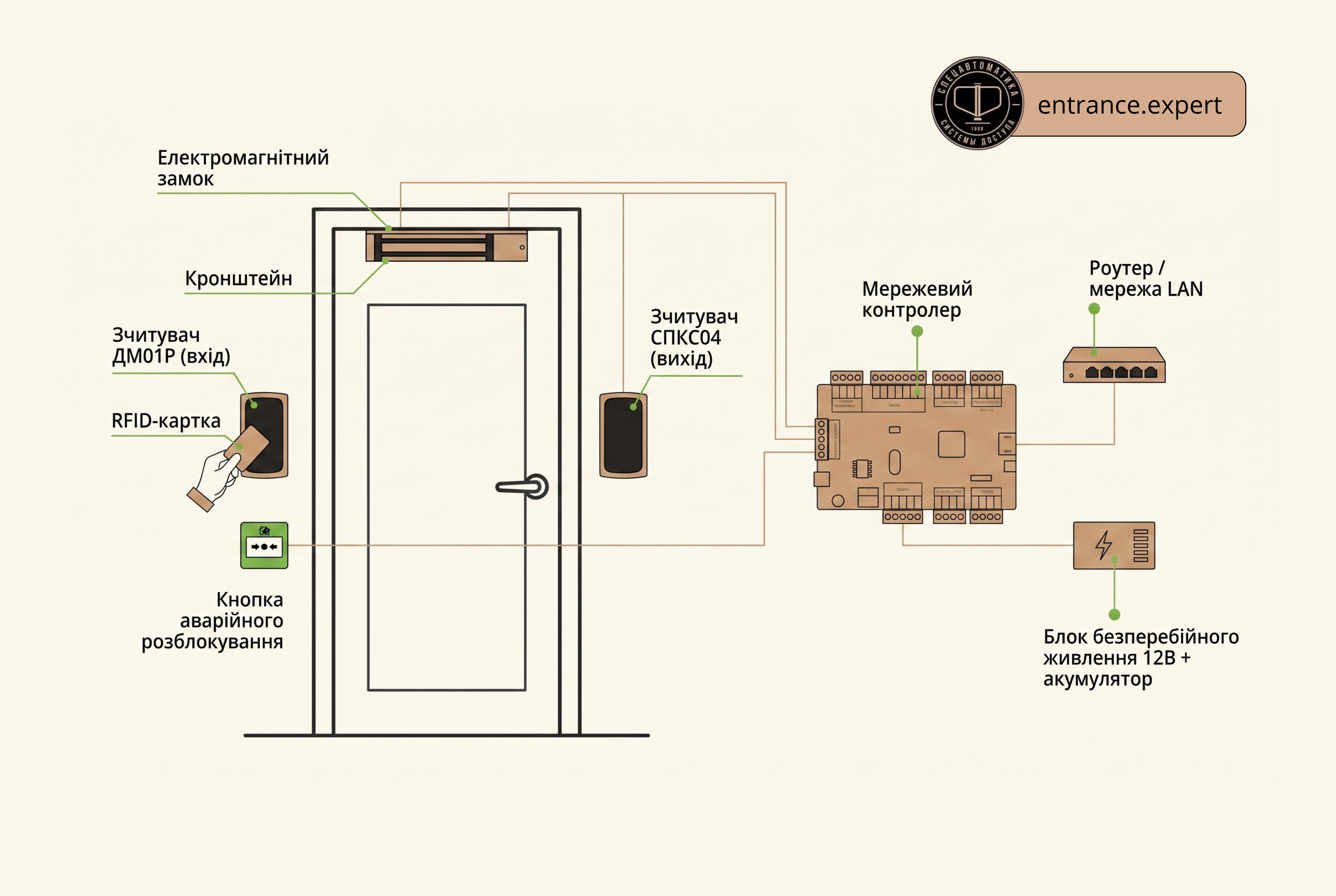

Система контролю доступу та обліку робочого часу STOP-Net 4.0 - комплект постачання

• Електромагнітний замок, сила утримання 280 кг;
• Кнопка АВАРІЙНОЇ розблокування;
• КВ02 Net - контролер високого рівня;
• ДМ01 - дверний модуль з вбудованим зчитувачем карт;
• CПКС04 - зчитувач безконтактних карт;
• УП125 - USB зчитувач для адміністрування бази даних;
• ПО-МК-600 Програмне забезпечення, базовий модуль. Ліцензія до 600 співробітників;
• ПО-МР-600 Програмне забезпечення, модуль обліку робочого часу. Ліцензія до 600 співробітників;
• Безперебійний блок живлення 12В, 3А;
• Акумулятор 12В, 7А;

Безконтактні картине враховані в комплект, оскільки поставляються під конкретну кількість співробітників.

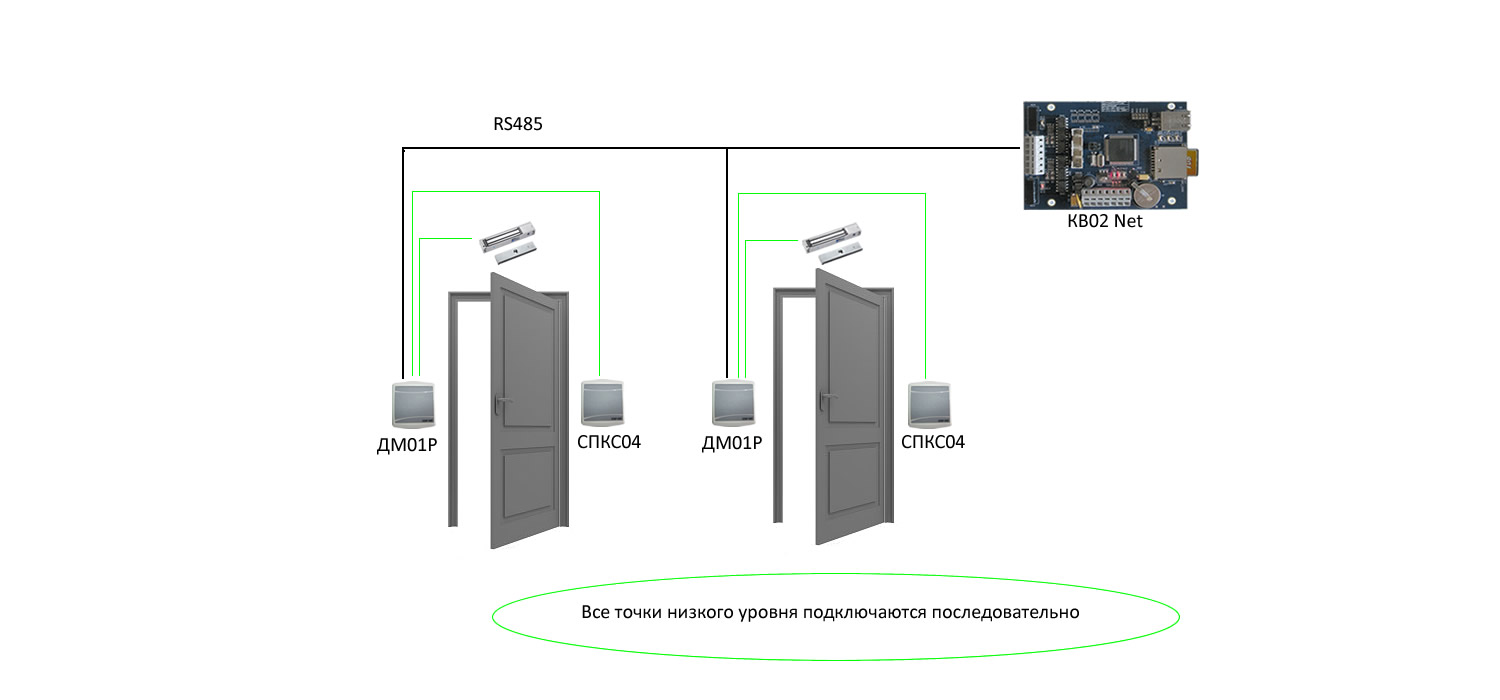

Зверніть увагу на те, що, якщо необхідно оснастити системою контролю доступу двоє або троє дверей, то вкрай неправильно брати вартість комплекту і множити її на два або три, відповідно. Система контролю доступу та обліку робочого часу STOP-Net 4.0 має гнучку структуру. Один контролер КВ-02 Net може керувати одночасно шістнадцятьма точками доступу. Якщо двері знаходяться в зоні можливості прокладання кабелю RS485 (до 1000 метрів), то на кожні наступні двері Вам знадобиться:

• Електромагнітний замок, сила утримання 280 кг;
• Кнопка АВАРІЙНОЇ розблокування;
• ДМ01 - дверний модуль з вбудованим зчитувачем карт;
• CПКС04 - зчитувач безконтактних карт;
• Безперебійний блок живлення 12В, 3А;
• Акумулятор 12В, 7А;

А це суттєво менша сума в порівнянні з початковою вартістю комплекту, оскільки деякі елементи потрібно купити в одиничному екземплярі (КВ02-Net, УП125, програмне забезпечення). Всі наступні точки доступу підключаються послідовно (як гірлянда).

Короткий опис STOP-Net 4.0

• Система масштабована, контрольні пункти можуть фізично знаходитися в різних точках земної кулі;
• Можливо створити організаційну структуру, враховуючи організації орендарі, відвідувачів та автотранспорт;
• Повна автоматизація та контрольований доступ по території підприємства. Гнучка побудова розкладів доступу. Можливо обмежити доступ за часом, розмежувати за зональною ознакою, за рівнями доступу для обраних груп працівників;
• Повноцінний, окремий модуль обліку робочого часу співробітників. Програма калькулює відпрацьований час, а також стежить за всіма порушеннями трудової дисципліни;
• Функція заборони повторного проходу - система автоматично стежить за правильним порядком реєстрацій;
• Окремий модуль онлайн-моніторингу для пункту охорони. Служба охорони бачить в онлайн режимі інформацію про людину, що проходить (ПІБ, фотографію, службове інфо);
• Можливість дистанційного блокування/розблокування контрольних точок пунктом охорони;
• Передбачена інтеграція з централями пожежної безпеки, за сигналом з пожежної централі всі контрольні точки розблокуються;
• Вбудований ілюстратор карт для самостійного друку зображень на перепустках;

Принцип дії системи контролю доступу STOP-Net

Система контролю доступу та обліку робочого часу співробітників працює за простим принципом: кожному працівнику присвоюється і видається електронна перепустка з вбудованим унікальним чіпом, завдяки якому співробітник може переміщуватися через контрольні пункти, при кожній реєстрації відбувається ідентифікація власника перепустки. Створюються часові розклади фактичної можливості проходу та розклади обліку робочого часу. Створені розклади присвоюються до відповідних груп персоналу. Під час кожного перетину одного з контрольних пунктів, система аналізує права доступу співробітника і приймає рішення щодо дозволу здійснення проходу, в базі даних системи фіксується реєстрація з прив'язкою до часу, напрямку проходу та зони, в яку потрапила людина - тобто система контролю доступу знає де знаходиться співробітник в даний момент часу. Під час побудови звітів відбувається накладення реальних реєстрацій на заданий робочий розклад та подальше виявлення всіх видів порушень, а також калькуляція відпрацьованого часу.

Переваги STOP-Net 4.0

Система контролю доступу та обліку робочого часу STOP-Net 4.0 має деякими явними перевагами в порівнянні з іншими продуктами, які можна зустріти на українському ринку.

• Професійний модуль обліку робочого часу. Більше двадцяти видів звітів, включаючи табелювання, діаграми і т.д, таким інструментом похвалитися більше не може жодна СКУД;
• Заводський сервісний центр. У разі виходу з ладу якогось з елементів СКУД, він може бути відремонтований і відновлений навіть після гарантійного строку - це важливо;
• Гнучка побудова системи СКУД. Один високорівневий Ethernet контролер (найдорожчий елемент) може обслуговувати до 16и пунктів контролю, тобто система контролю доступу STOP-Net 4.0, при оснащенні кількох точок - значно виграє у вартості, за рахунок того, що немає необхідності використовувати окремий Ethernet контролер для кожної точки;
• Окремий, функціональний модуль призначений для служби охорони;
• Вбудований ілюстратор для нанесення друку на перепустки;

Розглянемо функціонал системи контролю доступу STOP-Net 4.0 більш докладно:

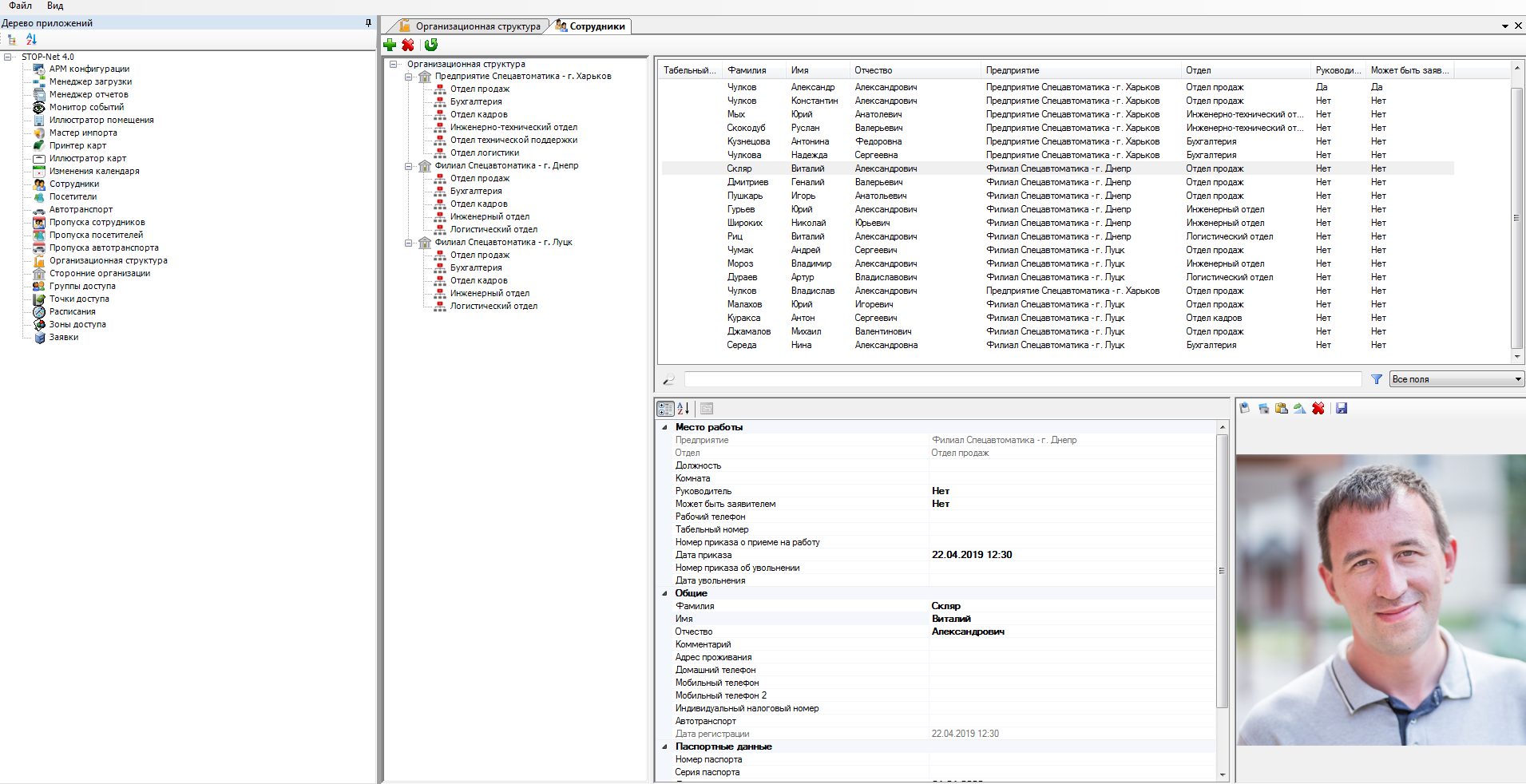

Організаційна структура та співробітники підприємства

Вкладка організаційної структури дозволяє створити ієрархію своєї організації з усіма філіями, з можливістю заповнення інформації по всім відділам (адреса, телефон, ел. адреса і т.д.). Структура організації дозволяє розподілити всіх співробітників підприємства по відповідним відділам, що в подальшому дає можливість легко розподілити між ними розклади доступу на територію та робочі графіки. При створенні співробітника, є можливість прив'язати до нього унікальну електронну перепустку, заповнити безліч особистої та службової інформації, а також додати фотографію, яка в подальшому буде відображатися на моніторі охорони.

Контроль доступу по території

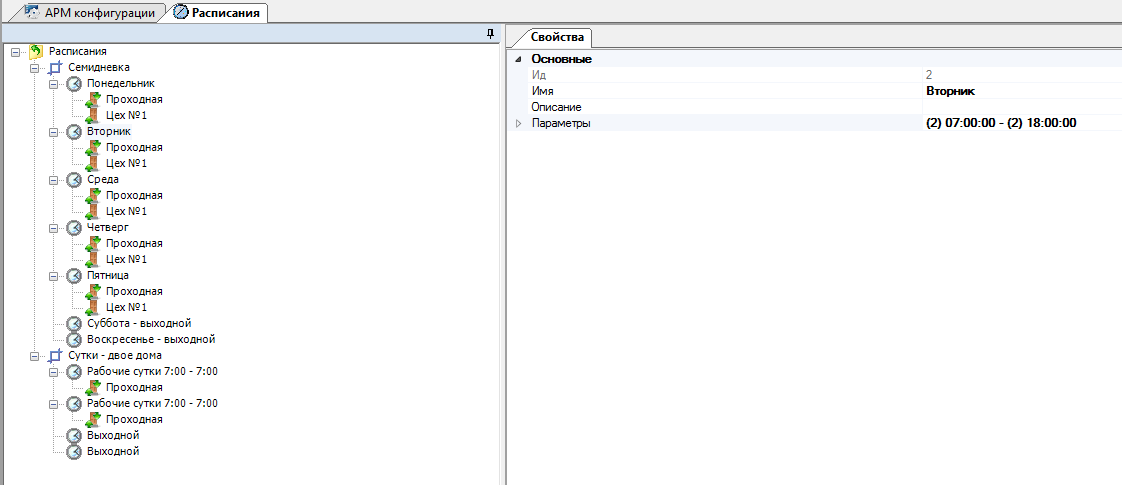

Система контролю доступу та обліку робочого часу STOP-Net 4.0 дозволяє створювати розклади фактичної можливості доступу на територію, а також переміщень всередині. Можна створити простий розклад, наприклад: з 8:00 до 18:00, при якому люди зможуть перетинати обрані пункти контролю тільки протягом зазначеного періоду, також є можливість створити розклади більш складні: з можливістю входу та виходу на територію тільки в певні періоди протягом дня, з жорстко відведеним часом на перерву, на різні дні - різні графіки і т.д. Розклади можна побудувати для будь-якого виду трудової дисципліни: семиденка, доба-двоє, доба-троє, нічні зміни, тиждень через тиждень та будь-які інші. В програмі закладено інструмент для побудови будь-яких розкладів.

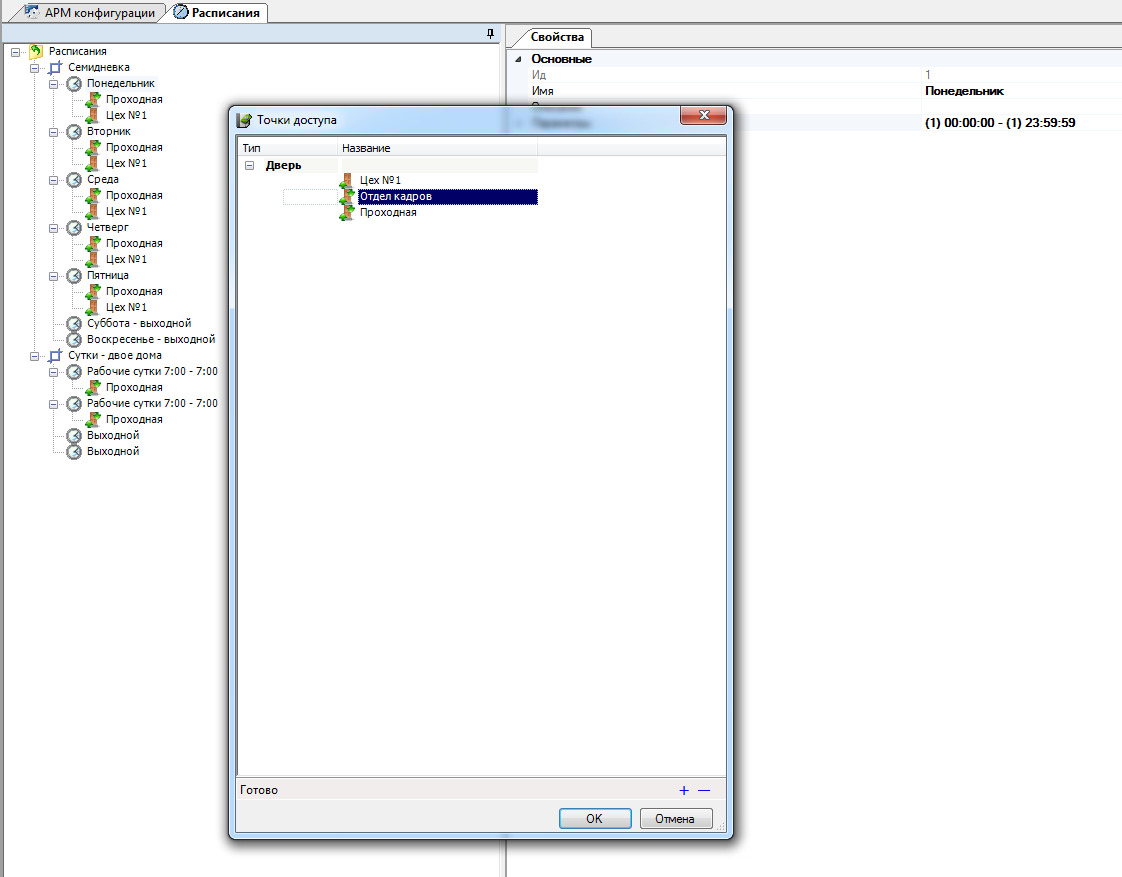

Також можна розмежувати можливість проходу за територіальною ознакою, наприклад: співробітники відділу №1 мають можливість проходу через загальну прохідну і у свій відділ, а співробітники відділу кадрів мають можливість доступу через усі точки. При створенні розкладу доступу, можна вибрати для яких саме точок контролю буде працювати цей розклад. Тобто людина або відділ, до якого присвоєний даний графік, зможуть здійснити прохід в зазначений часовий період, через зазначені контрольні пункти - таким чином можна гнучко розмежувати права доступу співробітників по території підприємства.

Функція заборони повторного проходу «Anti-Pass Back»

Система обліку робочого часу співробітників STOP-Net 4.0 може в автоматичному режимі стежити за дотриманням правильного порядку реєстрацій. Для того, щоб зробити правильну калькуляцію відпрацьованого часу, потрібно мати правильні вихідні дані: вхід/вихід, вхід/вихід. Кожна з точок контролю прив'язується до відповідних зон, завдяки чому система розуміє куди потрапляє людина при перетині тієї чи іншої точки доступу. Дана функція не дозволяє зробити реєстрацію в одному і тому ж напрямку, через один і той же контрольний пункт більше одного разу. Якщо співробітник за допомогою своєї перепустки зайшов в кабінет відділу кадрів, то наступна реєстрація повинна бути вихід з цього відділу. Система не дозволить йому пройти через інші точки, поки він не зробить необхідну реєстрацію, що виключає людський фактор: "забув прикласти перепустку", "двері була відчинена", "вийшов разом з товаришем" і т.д.

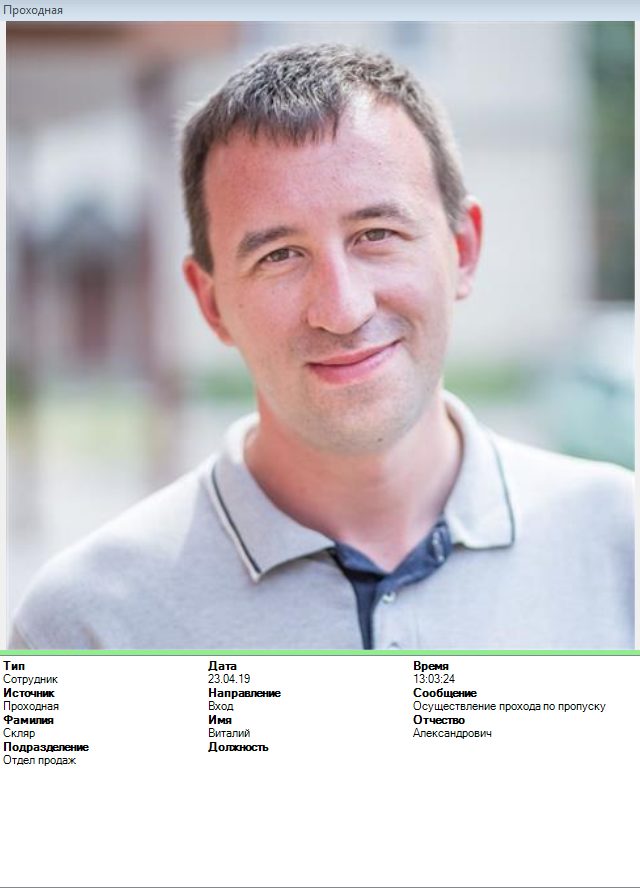

Модуль онлайн-моніторингу для охорони

Система обліку робочого часу співробітників STOP-Net 4.0 має окремий, повнофункціональний модуль для пункту служби охорони. Охорона має можливість в онлайн-режимі бачити інформацію по людині, що здійснює прохід, виду: ПІБ, фотографія, службова інформація - служба охорони має можливість виявити порушника, що намагається пройти по чужій перепустці. Також передбачений інструмент для дистанційного блокування або відкриття точок доступу. Модуль онлайн-реєстрацій може бути винесений окремим ярликом на робочий стіл комп'ютера пункту охорони, цей модуль не передбачає можливості змінювати або бачити будь-які налаштування з адміністративної частини - відображено тільки те, що положено бачити охороні.

Модуль інтеграції відеоспостереження

Цей модуль дозволяє інтегрувати інтегрувати в систему контролю доступукамери відеоспостереження.Для інтеграції підходить будь-який NVR марки Hikvision, DS серії. Це технічне рішення дозволяє переглядати камери відеоспостереження в онлайн режимі, переглядати архів відео, а також будувати звіти про фактичні реєстрації співробітників з прив'язкою до відеоархіву. Принцип роботи наступний: необхідна точка контролю доступу прив'язується до потрібного відеоканалу (камері відеоспостереження), за допомогою програми Stop-Net 4.0, в момент реєстрації співробітника, фіксується точний час, система підтягує до звіту про реєстрації відеозапис з потрібної камери, в потрібний час. Відеоархів зберігається на HDD диску, який встановлюється вNVR, тобтодопустимий час перегляду відеоархіву обмежений ємністю диска, тому, якщо є необхідність переглядати відео за рік або два роки тому, тоді необхідно підібрати відповідний NVR. Дещо докладніше:

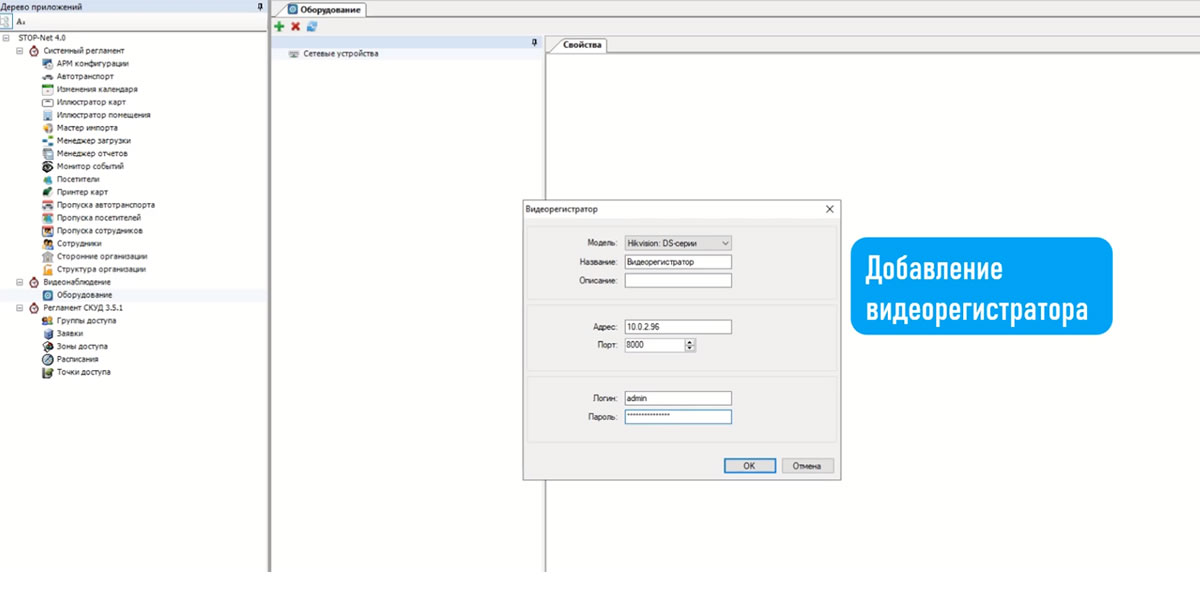

Кількість відеокамер

Програмне забезпечення Stop-Net 4.0 дозволяє додативідеореєстратор NVRна будь-яку кількість IP каналів. Кожен з каналів прив'язується до однієї або кількох точок доступу, тобто якщо кілька точок доступу знаходяться в полі зору однієї камери відеоспостереження, наприклад: офісний коридор, то можна до них прив'язати тільки одну камеру і в звітах, по всім реєстраціям через ці точки доступу буде підтягуватися відео з цієїкамери відеоспостереження, з потрібним таймінгом.

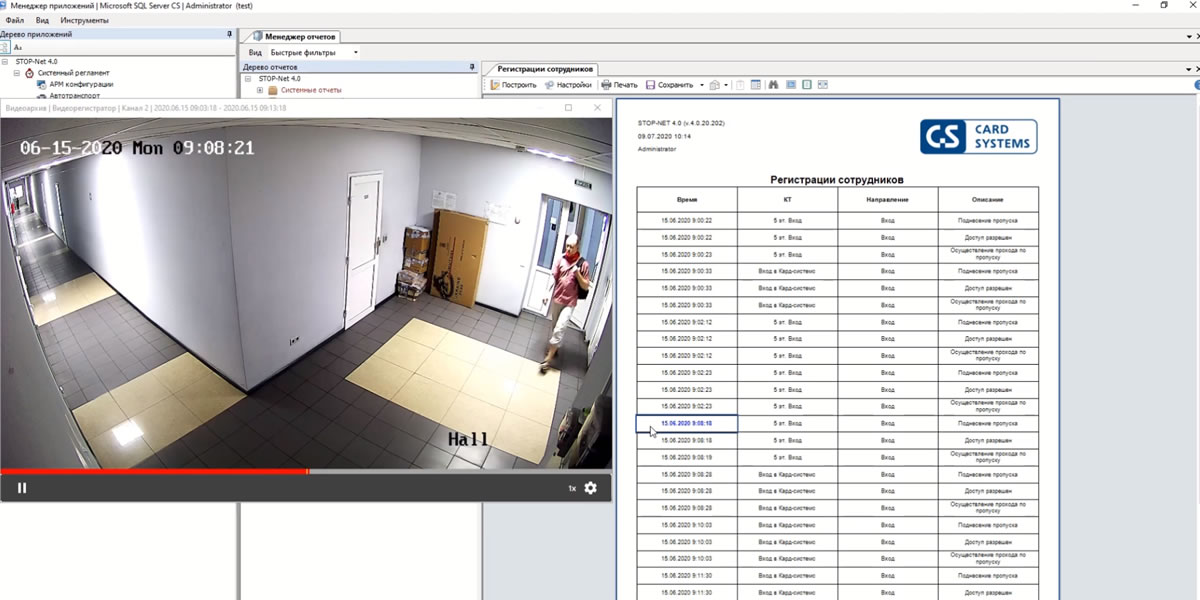

Звіти про реєстрації з прив'язкою відеозображення

Система контролю доступу фіксує всі входи та виходи (реєстрації), по всім існуючим контрольним точкам, а також сортує відеоархів за часом, відповідно до існуючих реєстрацій співробітників або відвідувачів. Адміністратор системи може побудувати звіт про фактичні реєстрації, де він буде бачити:

• Дату та час реєстрації;
• Напрямок проходу;
• Назва точки доступу, де була здійснена реєстрація;
• ПІБ співробітника, що здійснив прохід;
• Відеозапис з місця здійснення проходу;

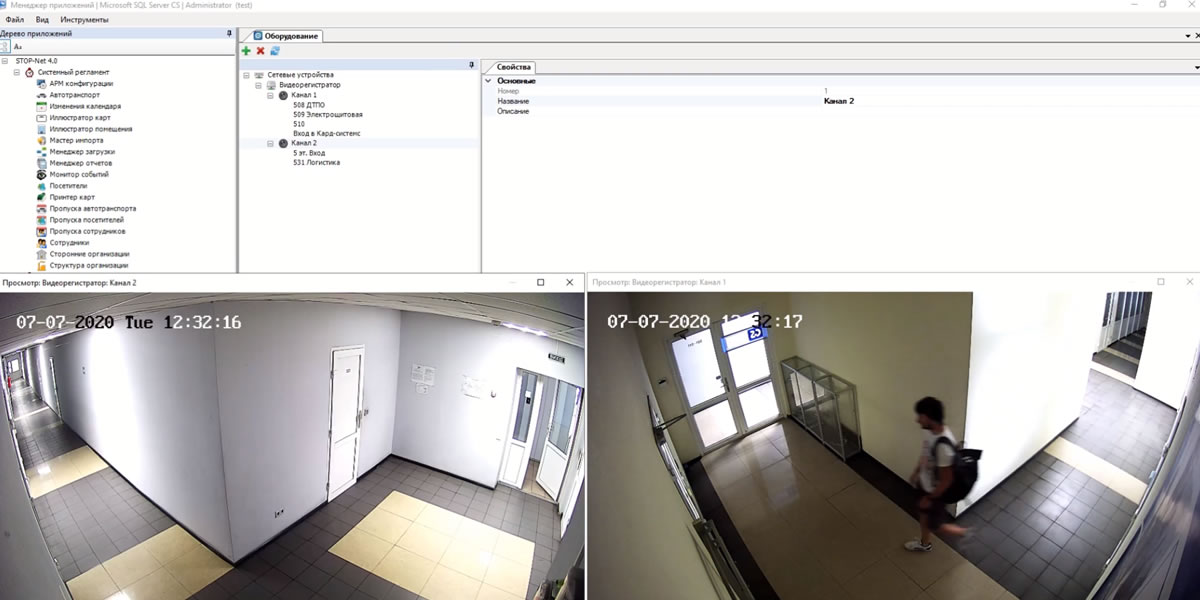

Перегляд камер відеоспостереження в online режимі

Модуль інтеграції відео, дає можливість адміністратору системи переглянути відео з будь-якої з доданих камер відеоспостереження, в режимі реального часу, або переглянути кілька камер одночасно. Відеопотік відображається в окремих вікнах, які можна масштабувати і рухати по робочому столу.

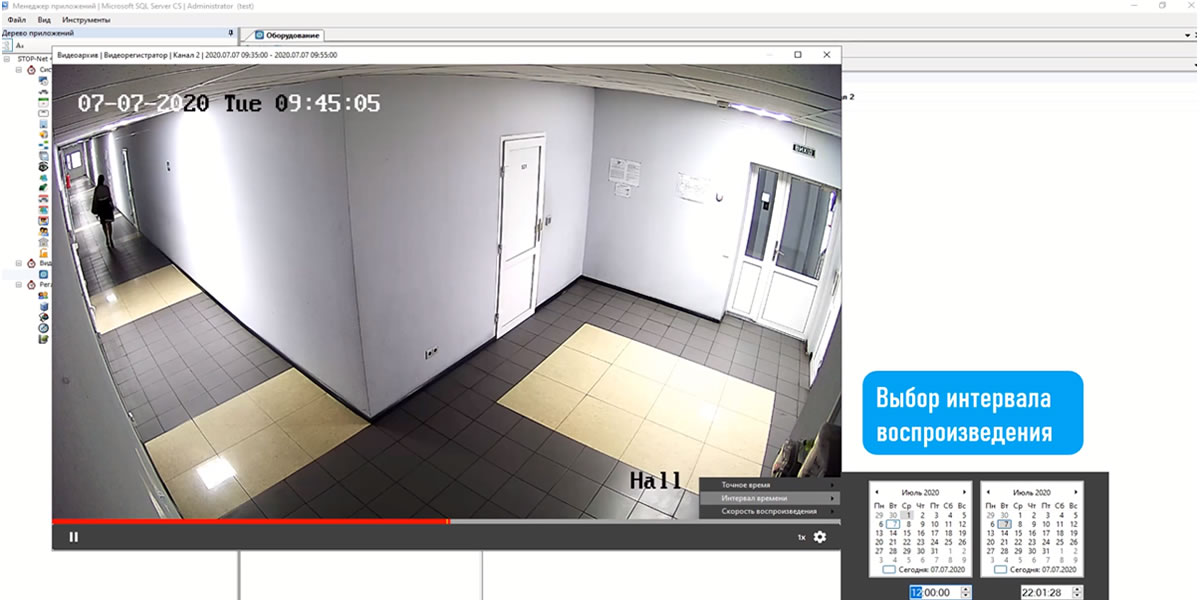

Перегляд відеоархіву

Система контролю доступу Stop-Net 4.0 дозволяє вести роботу з відеоархівом, а саме:

• Вибрати точну дату і час для перегляду;
• Вибрати інтервал відтворення «з» і «по»;
• Перемотувати відео, просто перетягуючи повзунок;
• Уповільнювати/прискорювати переглядуваний ролик;

Відео-огляд модуля інтеграції відеоспостереження

https://youtu.be/RnLBCdljbq4

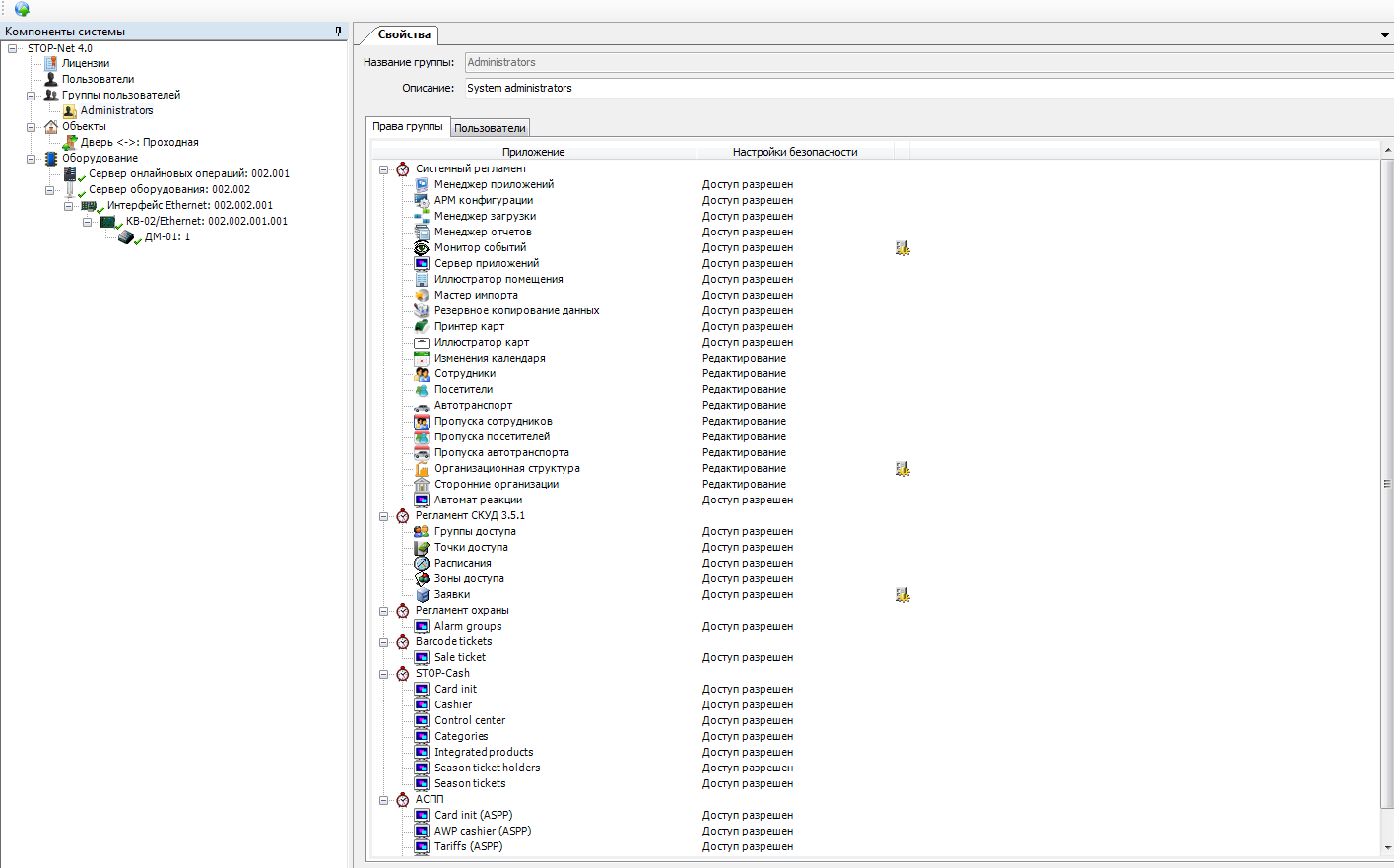

Права користувача системи

Адміністративна частина системи передбачає введення користувачів системи різних рівнів. Цей інструмент дозволяє створити облікові записи входу в систему зі своїм ім'ям та паролем для всіх адміністраторів. Передбачена можливість гнучко налаштувати права на відображення/зміну даних для всіх облікових записів, відповідно до їх реальних дозволів.

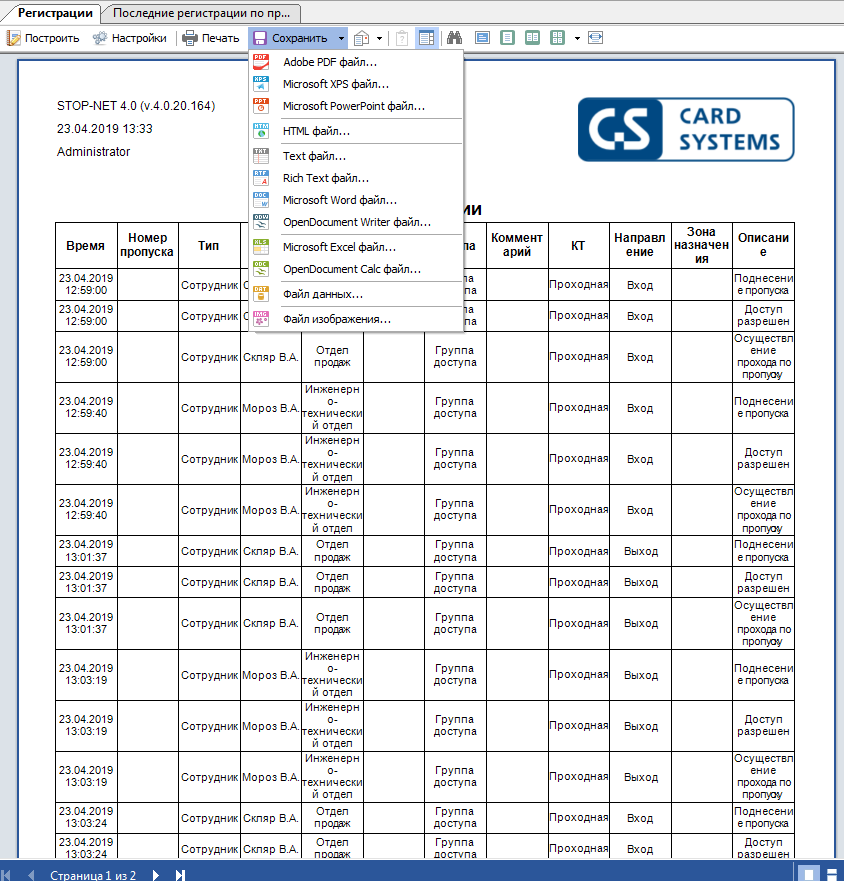

Експорт звітів про реєстрації

Програмне забезпечення передбачає експорт звітів в досить велику кількість форматів, деякі з них можуть бути використані для інтеграції звітів в сторонні системи, наприклад 1С.

Облік робочого часу співробітників

Система контролю доступу STOP-Net 4.0 має окремий, повнофункціональний модуль обліку робочого часу співробітників. Даний модуль дозволяє створити гнучкі робочі графіки для абсолютно будь-яких видів трудової дисципліни: тижневі розклади, доба - двоє, доба - троє, нічні зміни, тиждень через тиждень, два робочих дні - два дома та будь-які інші варіанти. Враховуються жорсткі та плаваючі розклади, можливості переробки, ведеться контроль всіх порушень трудової дисципліни: запізнення, прогули, передчасні відходи, внутрішньозмінні простої. Також можливий облік в зонах - вкладеннях. Наприклад: перетинаючи турнікет, ми потрапляємо на внутрішню територію, далі ми перетинаємо ще контрольну точку і потрапляємо в робочий цех №1 - ось є можливість враховувати окремо час перебування в зонах робочого цеху та внутрішньої території. В загальній складності передбачено більше 25и видів звітів для зняття інформації, включаючи табелювання форми П13, П14, П 5-2, П 5 та діаграму реєстрацій.

Короткий відео-огляд звітів в модулі обліку робочого часу

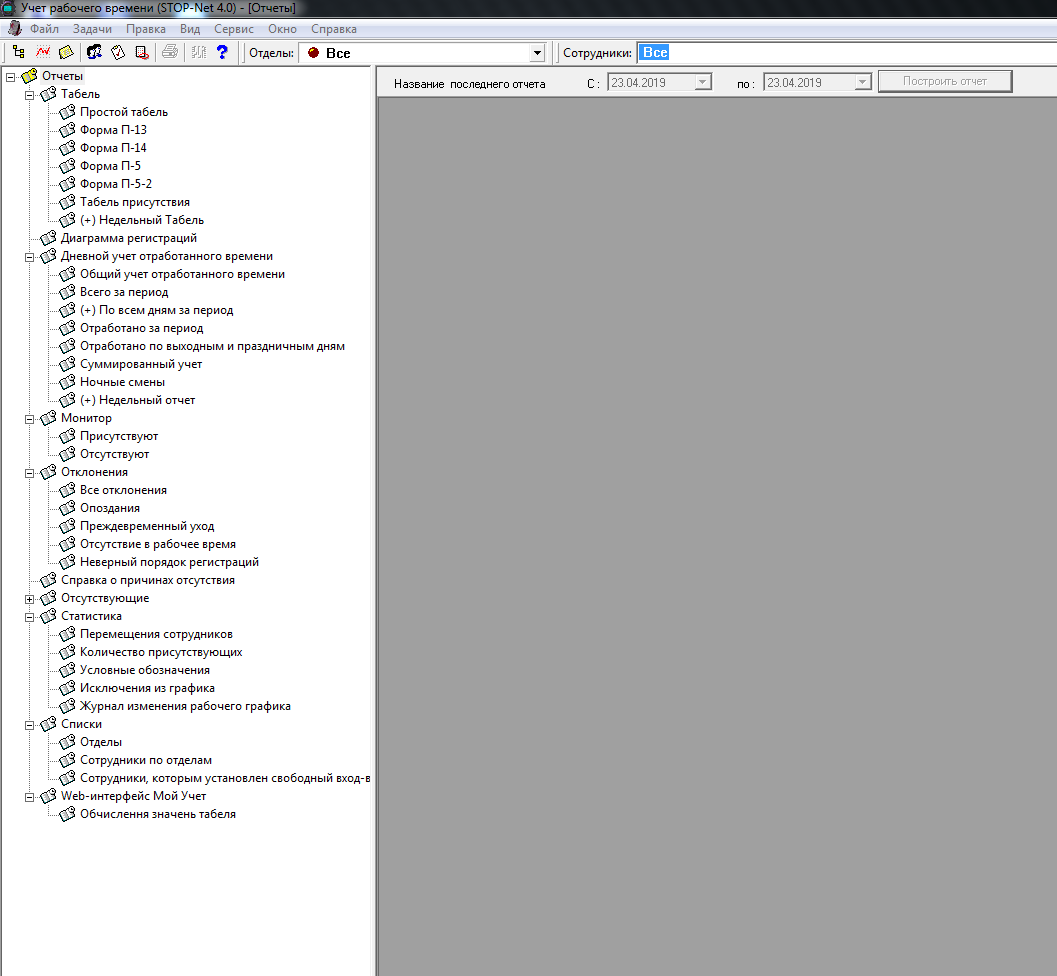

Табелі - ФОРМИ П13, П14, П5, П 5-2

Є можливість знімати інформацію за допомогою табелювання, передбачені такі форми:

• Форма табеля П13

Даний табель дозволяє побудувати місячний звіт по всьому персоналу, відділу або окремому працівнику, з відображенням відпрацьованого часу і всіх порушень за кожен день місяця, а також виводом сумарних значень.

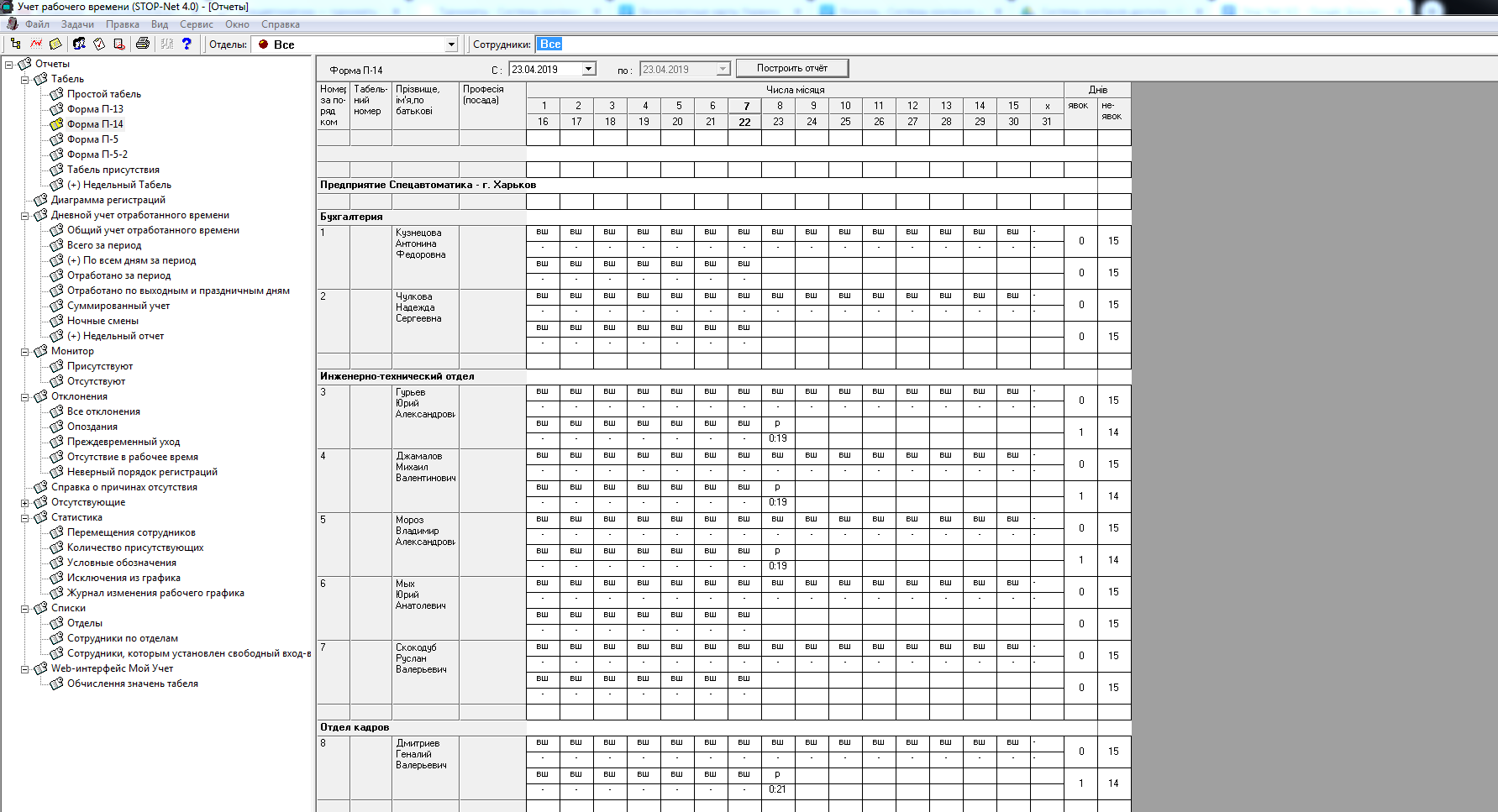

• Форма табеля П14

Форма табеля П14 дає можливість будувати звіт з відображенням відпрацьованого часу і порушень по днях місяця і сумарним підрахунком явок і неявок.

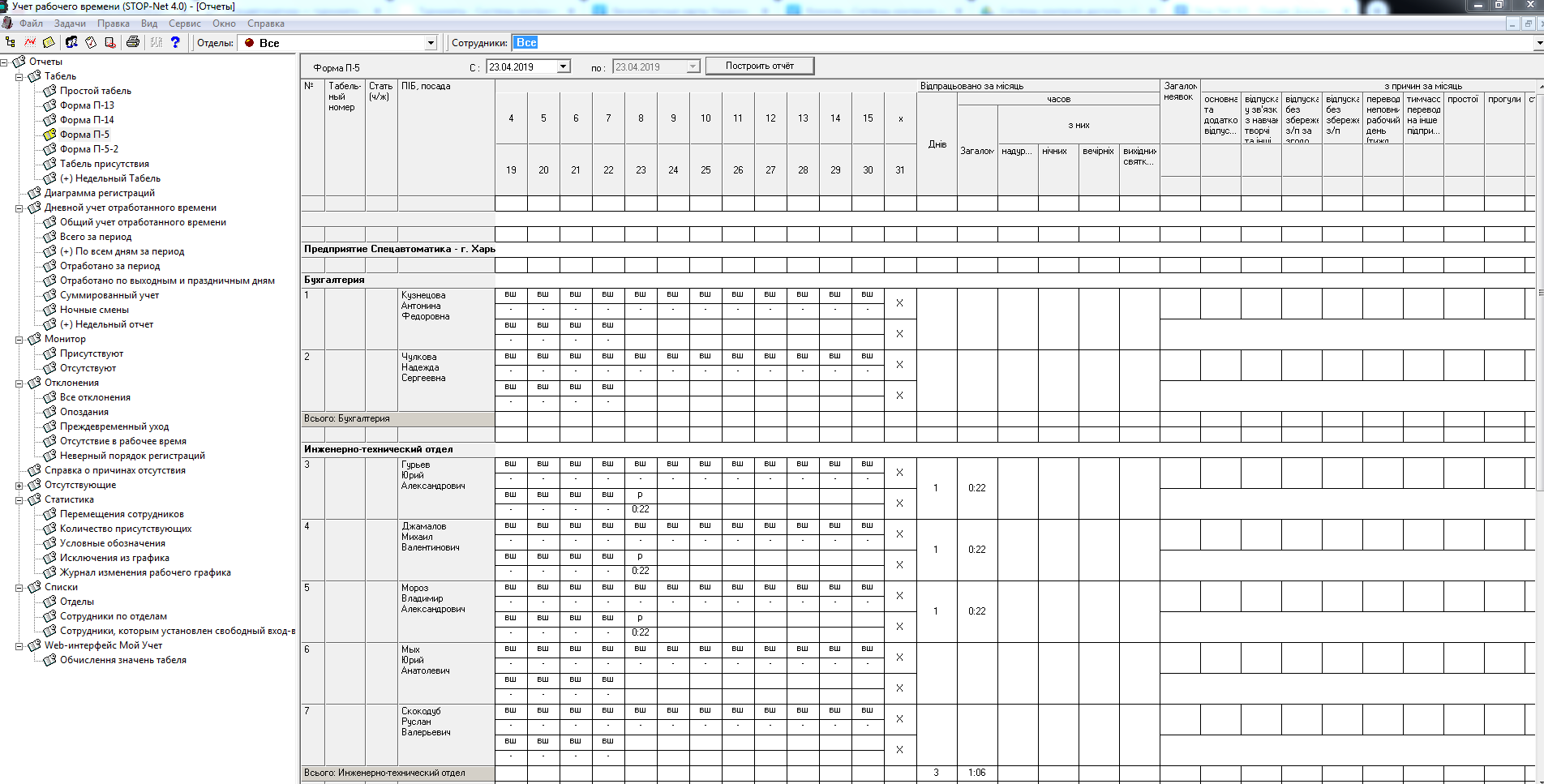

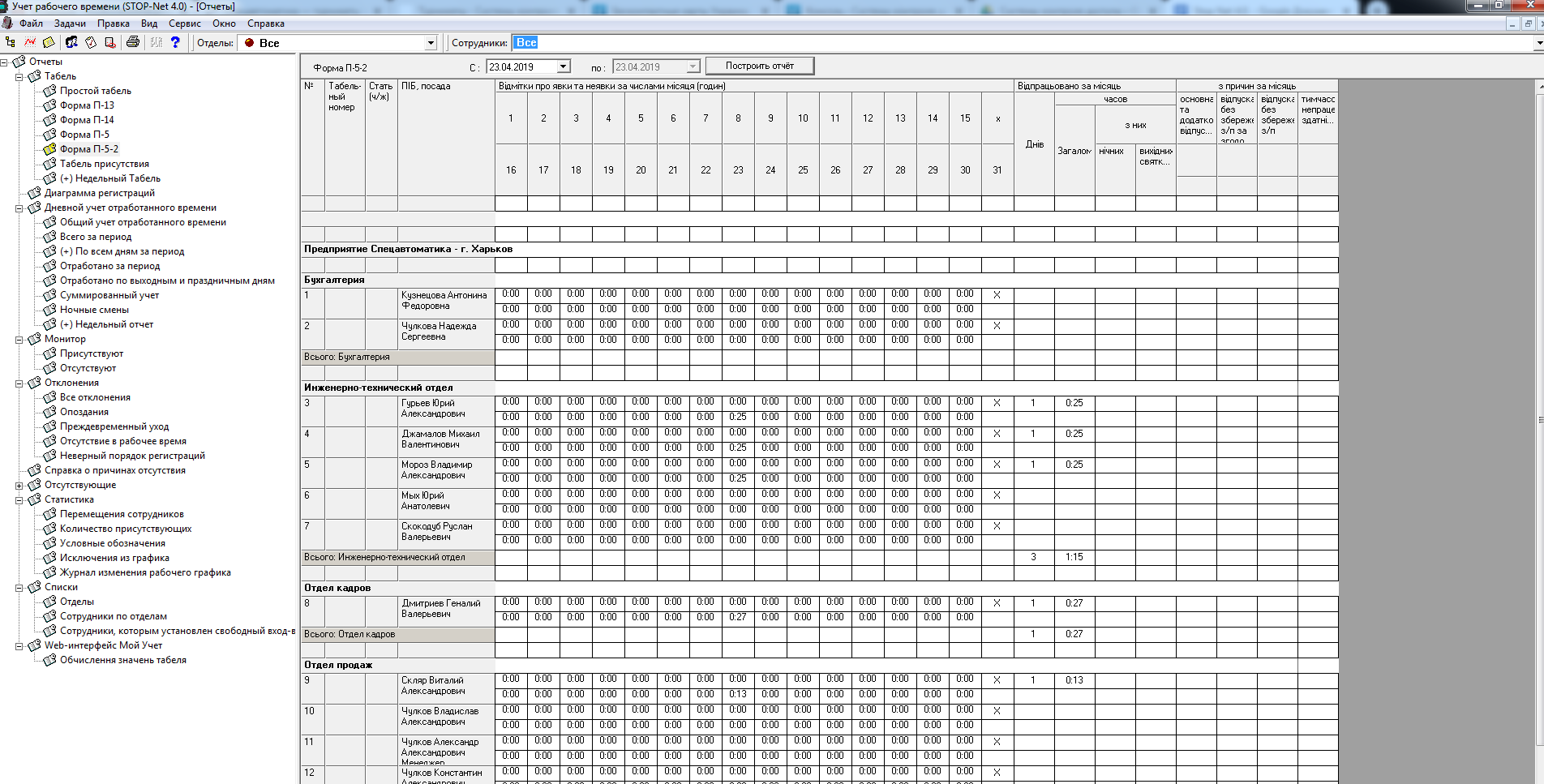

• Форма табеля П5 і П5-2

Ці форми дозволяють побудувати місячний звіт по всім працівникам або відділу з відображенням відпрацьованого часу і всіх порушень по днях, виводом підсумованих значень і виводом причин відсутності.

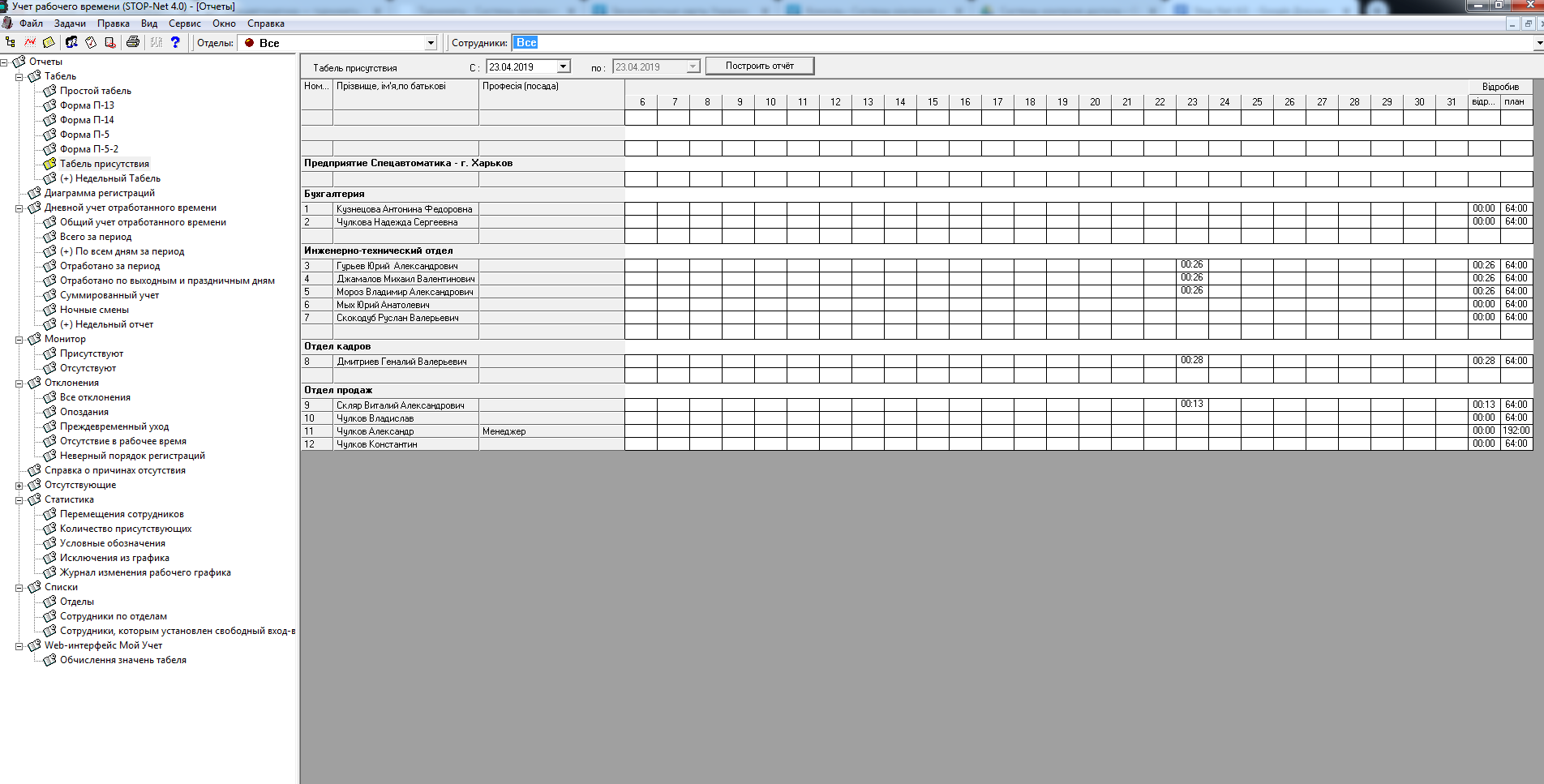

• Табель присутності

Це місячний звіт, який показує відпрацьований час по днях і сумарне значення за місяць.

Відпрацьований час співробітників

Для зняття інформації про відпрацьований час передбачено кілька видів звітів, з яких можна вибрати найбільш підходящий.

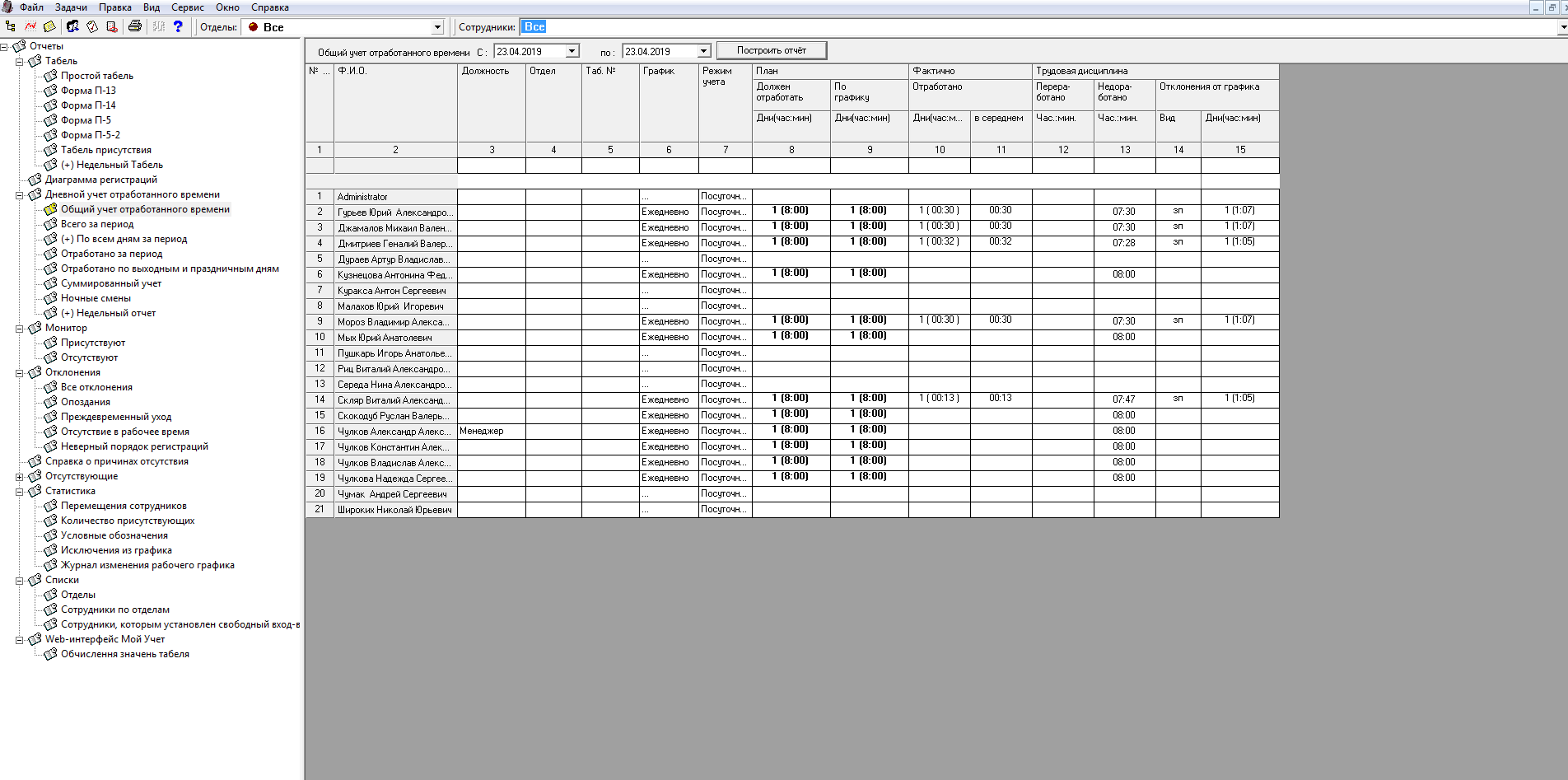

• Загальний облік відпрацьованого часу

Ці види звітів дозволяють отримати інформацію за цікавий Вас часовий період про те скільки повинно було бути відпрацьовано за планом, скільки було відпрацьовано по факту, переробку, недоробку, а також всі порушення трудової дисципліни.

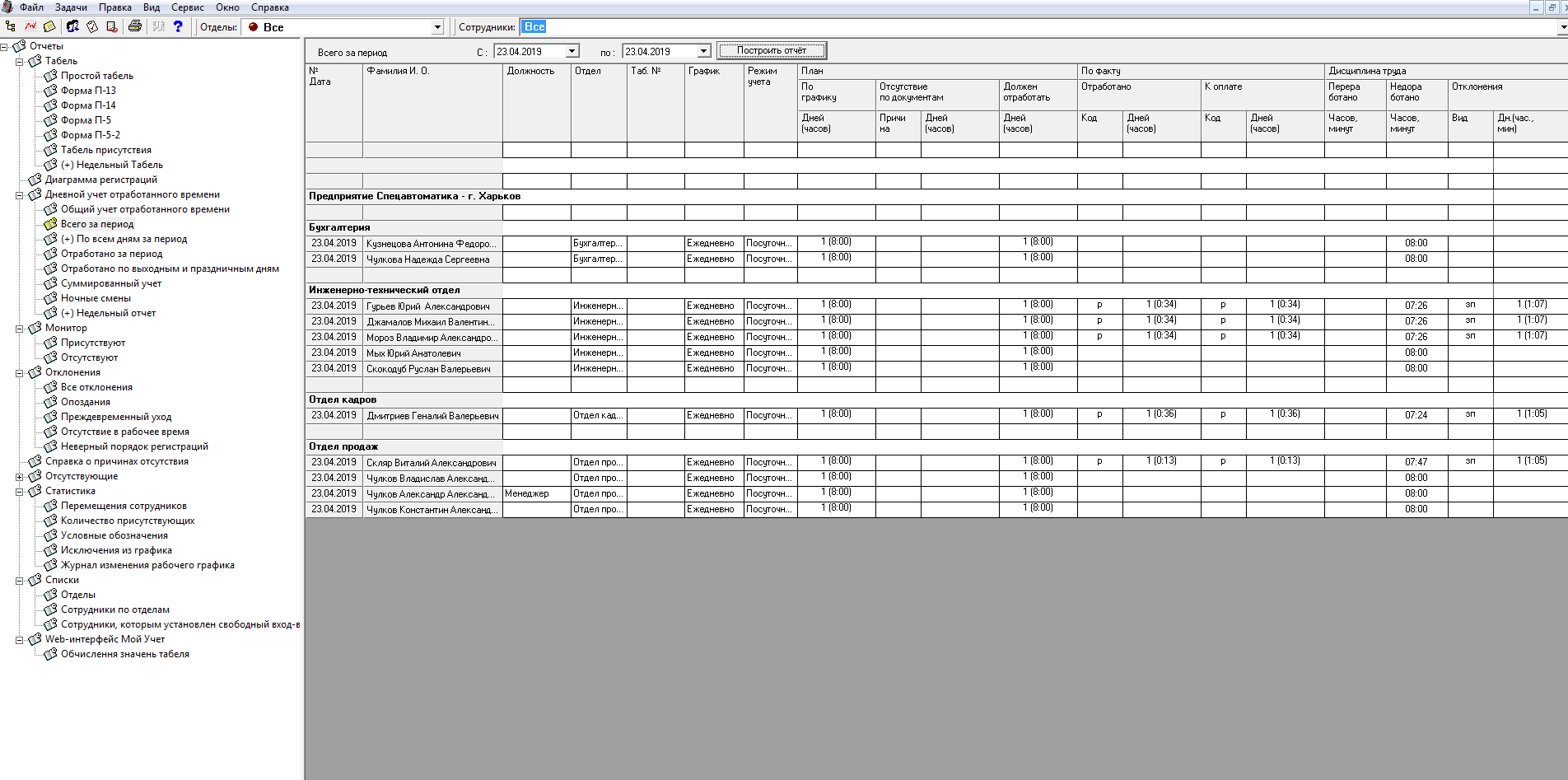

• Відпрацьовано за період

Даний вид звіту відображає приходи та відходи за обраний період часу, план за графіком, фактичний відпрацьований час, а також всі відхилення.

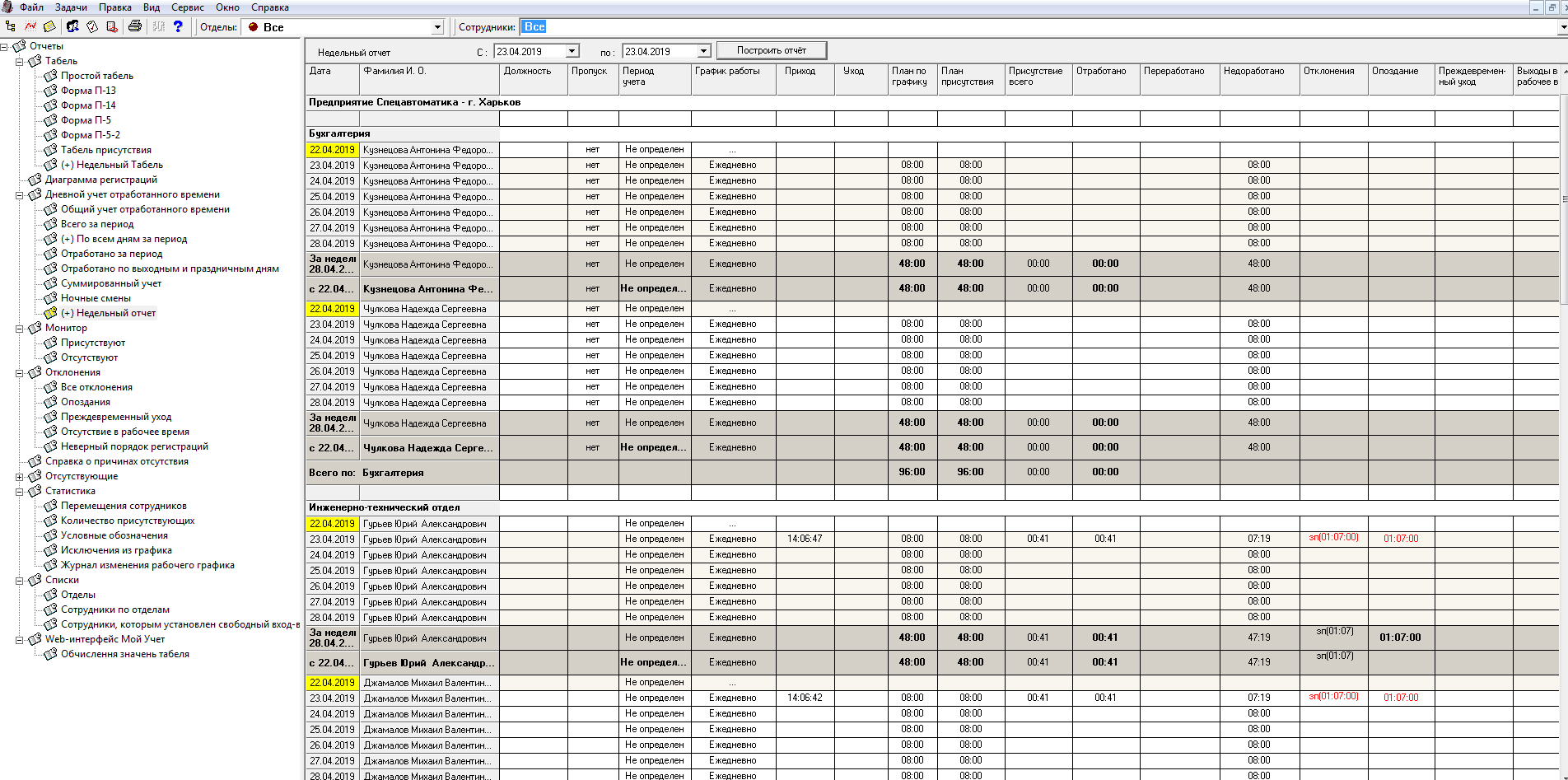

• Тижневий звіт

Дозволяє побудувати звіт з докладною інформацією про відпрацьований час, порушеннях, фактичних реєстраціях - за тиждень.

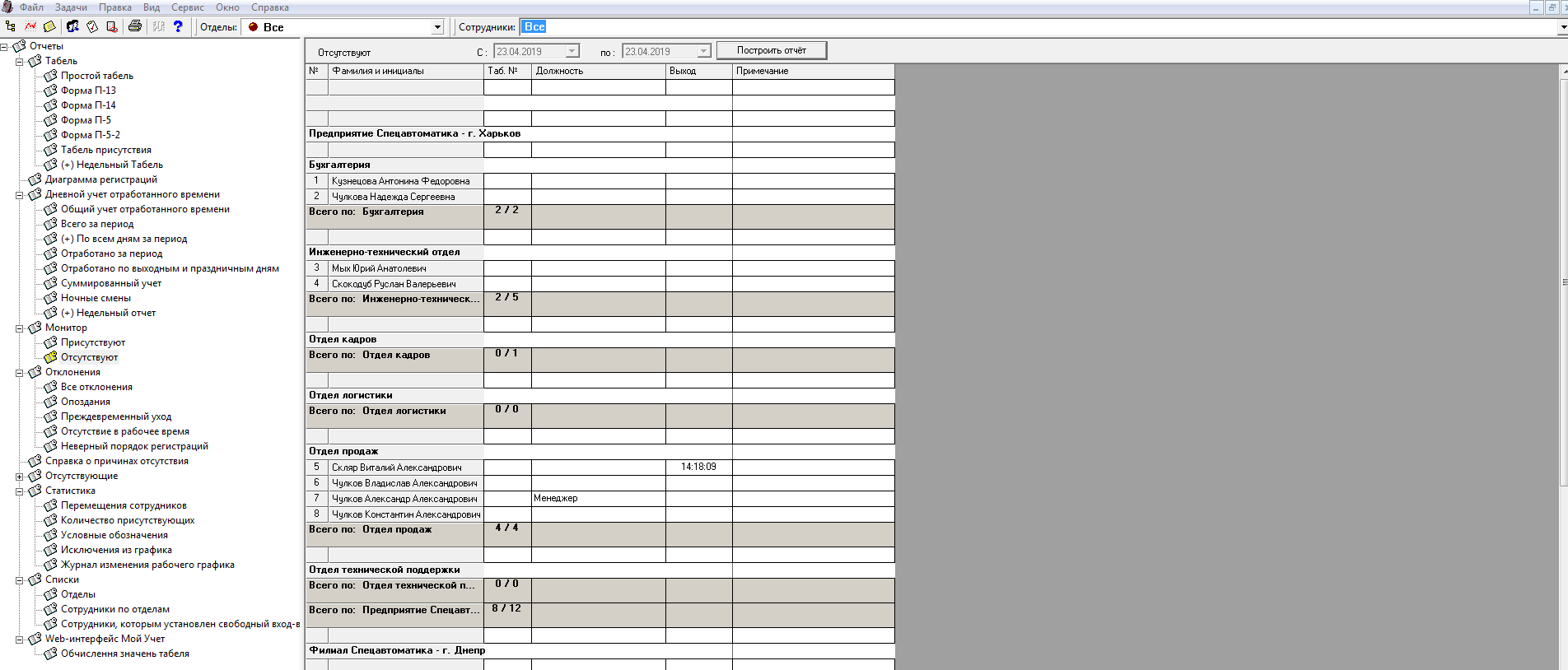

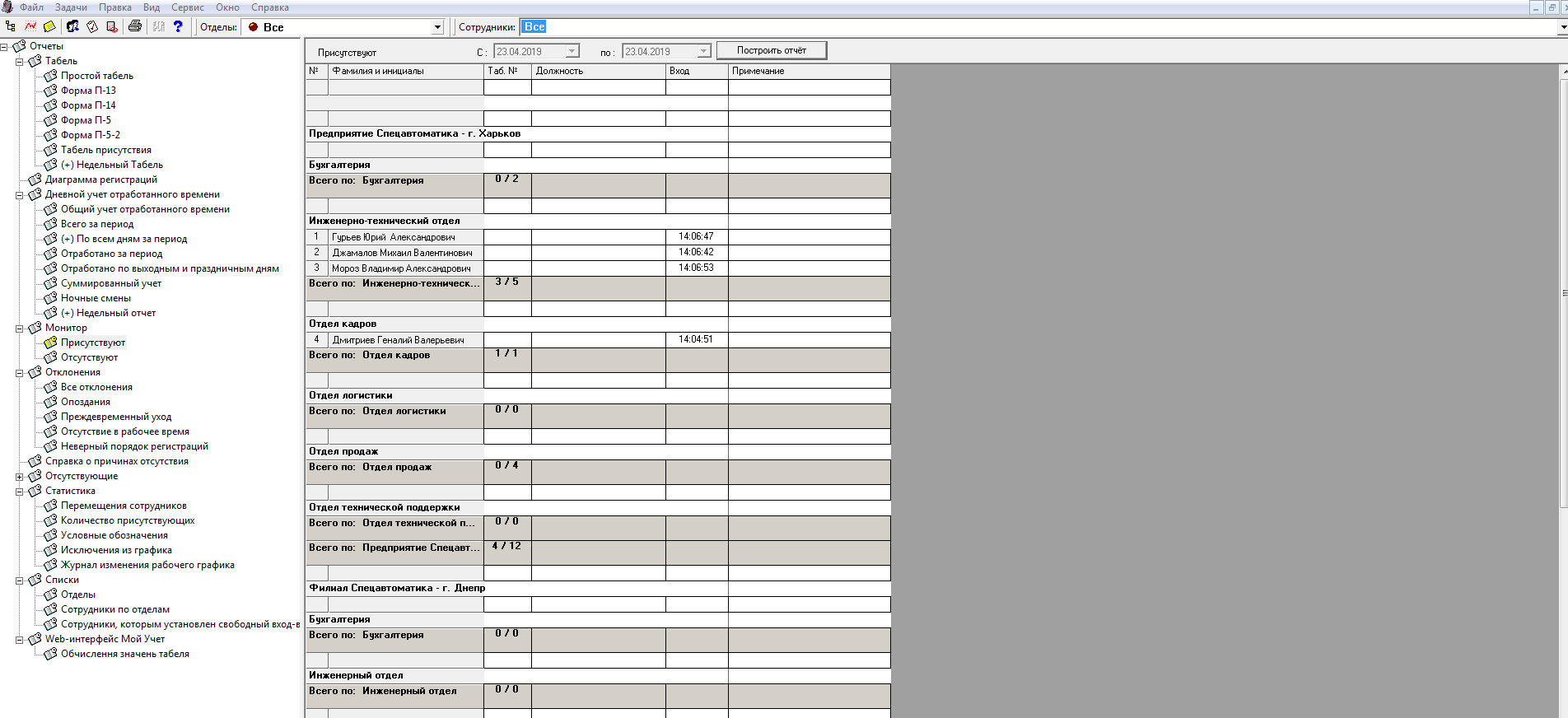

Система обліку робочого часу співробітників STOP-Net 4.0 містить функціонал для онлайн-моніторингу присутніх та відсутніх працівників на території підприємства, в даний момент часу, з розбивкою по департаментам, прізвищам та сумарними значеннями.

Порушення трудової дисципліни

Для того, щоб забезпечити можливість зняття інформації про порушення окремо, в програмному забезпеченні передбачено кілька графіків.

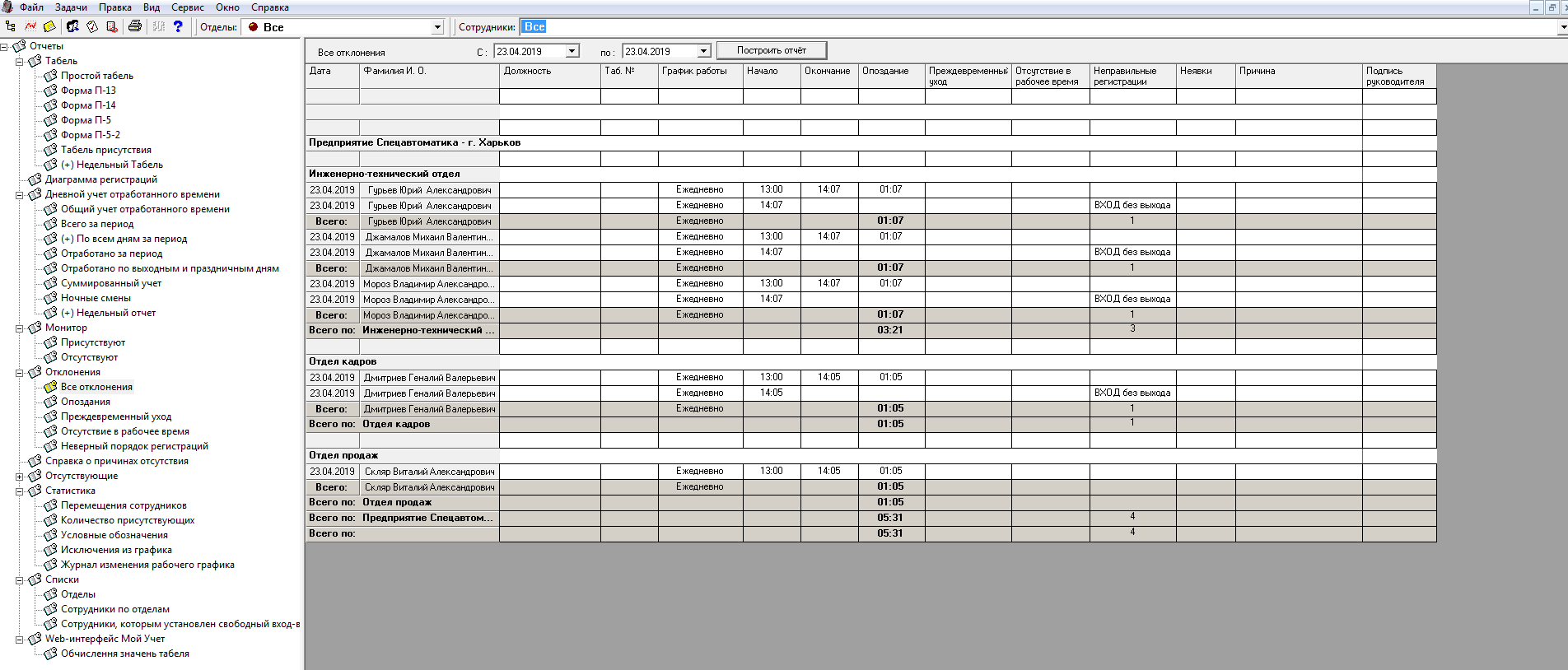

• Всі відхилення

В даному звіті відображаються всі види відхилень від заданого робочого графіка:запізнення, передчасні відходи, прогул з прив'язкою до часових рамок протягом якого здійснювалося порушення.

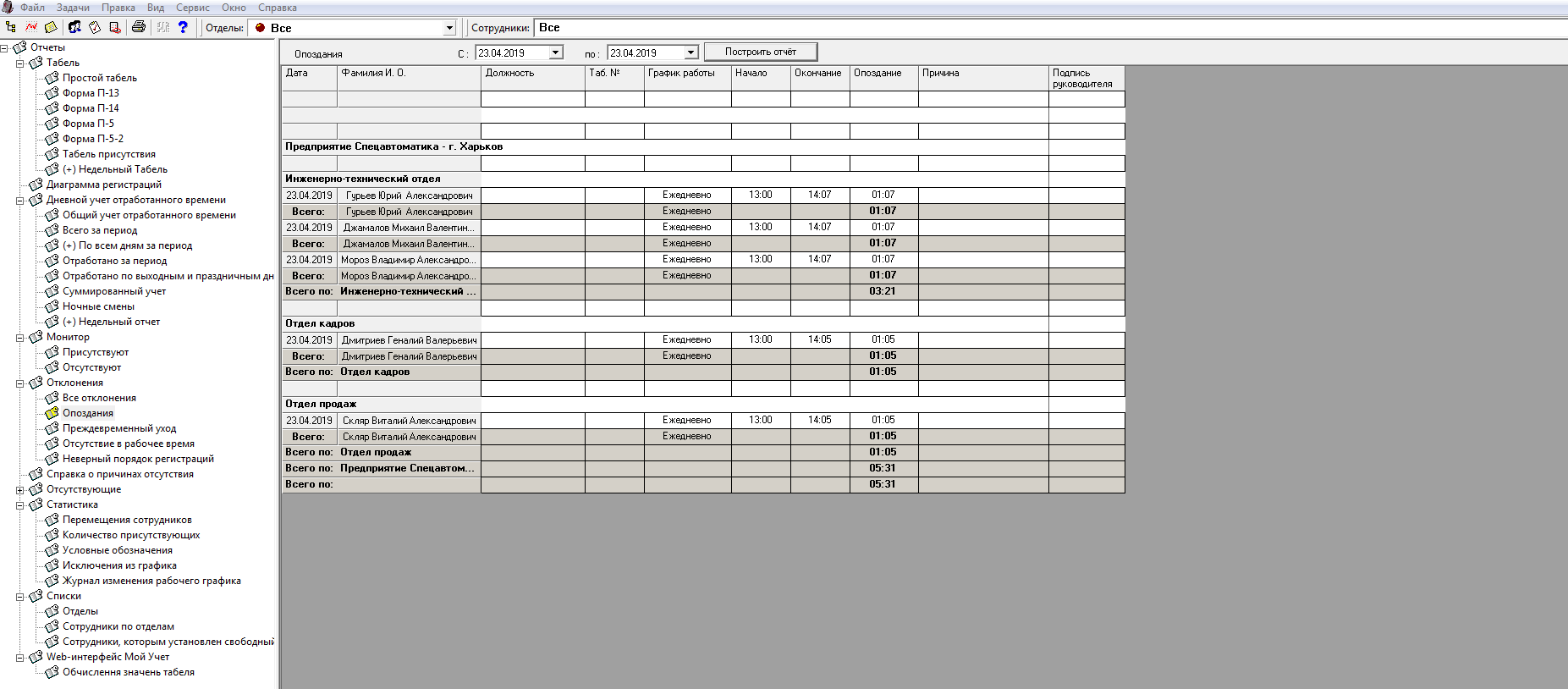

• Запізнення

Цей вид звіту показує всі запізнення з прив'язкою до часових рамок протягом якого здійснювалося порушення, а також можливістю фільтра по відділам, персоналу та часу.

• Також можна побудувати окремі звіти по передчасним відходам і прогулам, по аналогії зі звітом "Запізнення"

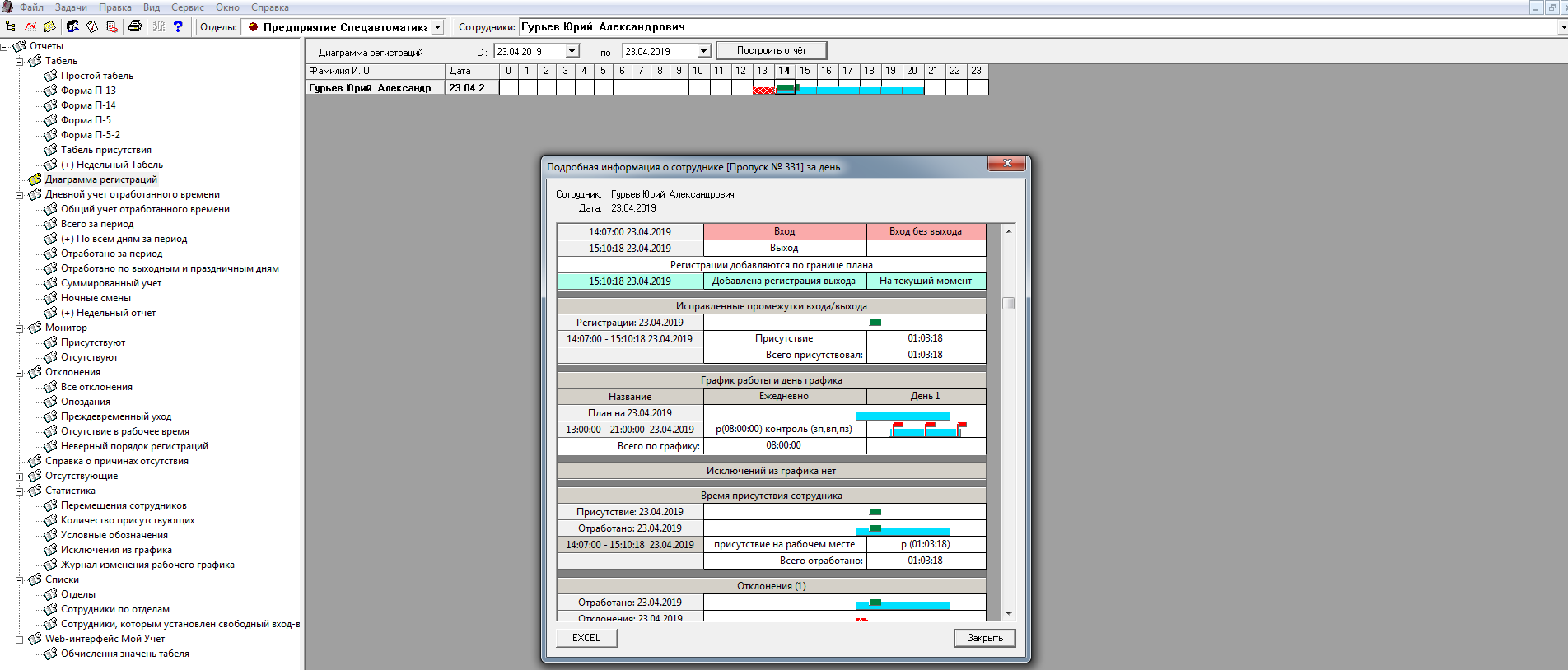

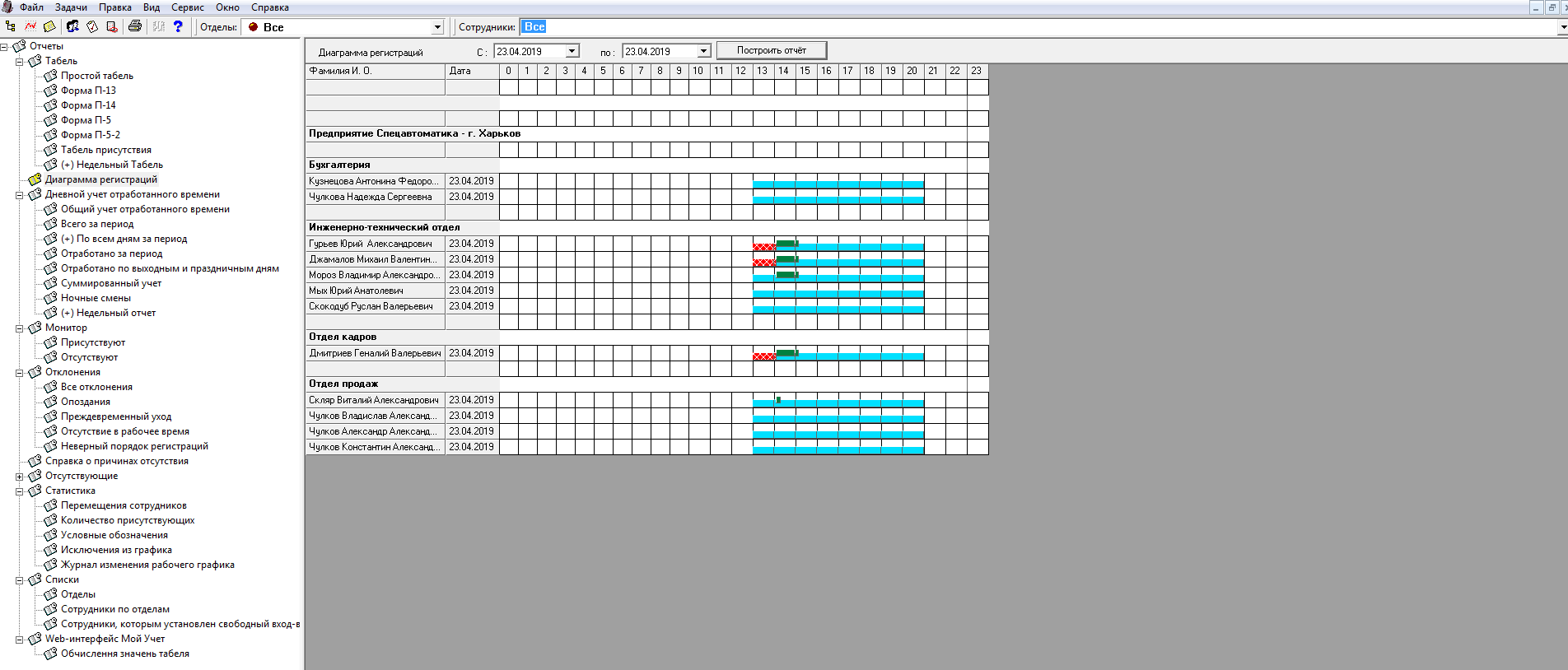

Діаграма реєстрацій

Цей інструмент дозволяє побудувати графічну діаграму реєстрацій, на якій візуально видно час за планом (блакитний колір), відхилення (червоний колір) та відпрацьований час (зелений колір). Також можна кожну з діаграм можна відкрити і отримати більш докладну інформацію.

Ілюстратор карт

Закладки «ілюстратор карт» і «принтер карт» впроваджені спеціально для того, щоб користувачі STOP-Net 4.0 могли самостійно створювати власний дизайн перепусток і проводити самостійне нанесення зображення на електронні перепустки. Проведена інтеграція з принтерами маркиEVOLIS.

Вище були наведені приклади основних, найпопулярніших видів звітів. Якщо у Вас залишилися ще якісь питання, спеціалісти нашої компанії нададуть кваліфіковану консультацію, підберуть правильний перелік обладнання під конкретно Ваш об'єкт, підготують комерційну пропозицію і в разі необхідності, проведуть установку і введення системи в експлуатацію в будь-якій точці України.
